Dalla cassa al primo test di movimento: assemblare la FUWEI FWP-1201 a testa singola grande formato senza errori costosi

Se ti mai capitato di fissare una cassa di legno enorme appena scaricata davanti al laboratorio e sentire quel nodo allo stomacopensando "Ho appena speso migliaia di euro e adesso devo essere un ingegnere meccanico per farla funzionare"respira. una sensazione comune: nel settore la chiamiamo spesso il salto nel vuoto dellunboxing.

Ho installato e messo in produzione macchine industriali per anni, da una testa singola in un garage fino a linee multi-testa in fabbrica. La verit questa: una grande formato come la FUWEI FWP-1201 pesante, s. precisa, s. Ma non una scatola misteriosa. un insieme logico di componenti che, se montati con metodo, lavorano in modo affidabile.

Questo assemblaggio assolutamente alla tua portata, ma premia un approccio calmo e chirurgico. Se corri, ti porterai dietro vibrazioni e micro-disallineamenti per mesi. Se segui una sequenza pulita, costruisci una base solida. Qui daremo priorit a sicurezza, squadro e allineamento: la triade che allunga davvero la vita della macchina.

Il primer niente panico per la FUWEI FWP-1201: cosa stai costruendo (e perch conta)

Il video presenta subito il modello e mette in evidenza larea di ricamo enorme (55014001700 mm). Fermati un attimo su cosa significa, fisicamente: non una macchina da tavolo. Stai assemblando un sistema a portale con unampia corsa X-Y.

Poich questa macchina pensata per far scorrere un telaio a bordura/sash su piani estesi, la stabilit la tua valuta. Se il basamento anche solo leggermente in torsione, quella torsione si trasferisce ai piani. Quando il pantografo (il gruppo in movimento) percorre un piano non complanare, pu creare attriti e impuntamenti. A quel punto aumentano gli sforzi, la rumorosit e cala la precisione di registro (allineamento).

Se arrivi da una macchina da ricamo a testa singola pi compatta, il cambio di mentalit importante: non stai appoggiando una macchina, stai costruendo un telaio su ruote. Pensala come la fondazione di una casa: se la base in squadra, anche la qualit del ricamo rimane dritta.

Aprire la cassa di spedizione in legno: veloce, sicuro e senza rovinare cavi o verniciatura

Nel video i tecnici usano avvitatori a batteria per smontare i pannelli OSB. la fase Jenga al contrario: devi togliere linvolucro senza toccare ci che c dentro.

Protocollo professionale Jenga al contrario:

1. Individua lo scheletro: cerca le staffe metalliche che tengono insieme i pannelli. Evita il piede di porco: meglio trapano/avvitatore. Il piede di porco scivola, e uno scivolone significa graffiare la macchina.
2. Dallalto verso il basso, mai i lati per primi: rimuovi prima il pannello superiore. Mantieni i fianchi stabili finch non sei pronto.
3. Zona libera: ogni pannello rimosso va portato subito fuori dallarea di lavoro. Il pavimento ingombro fa inciamparee tra poco maneggerai pezzi pesanti.

Checkpoint visivo e sonoro:

• Guarda: la macchina resta in verticale sul pallet, ben esposta ma stabile.
• Ascolta: devi sentire il zip-zip delle viti che escono, non il crack del legno che si spacca. Se il legno si lamenta, quasi sempre hai saltato una vite.

Avvertenza: rischio schiacciamento (pinch point). I pannelli pesano pi di quanto sembri. Usa guanti con grip. Quando un pannello si libera pu cadere verso linterno: non provare a prenderlo al volo a mani nude contro il metallo della macchina. Fai un passo indietro e lascialo cadere, oppure fatti assistere da un collega che lo sostenga.

Disimballare accessori e protezioni: non perdere i piccoli pezzi che evitano grossi problemi

Ora inizia la caccia al tesoro. Nel video vengono rimossi i cartoni con i componenti del basamento e i piani tavolo, poi si tolgono plastica e protezioni dalla testa.

Le piccole cose che ti servono subito (per lavorare senza stress): La cassa ti consegna la macchina, ma per un montaggio pulito conviene avere gi pronti:

• Vaschetta magnetica porta-viti: per raccogliere bulloni e rondelle.
• Lampada frontale: sotto il basamento e sotto i piani buio; la torcia del telefono scomoda.
• Carta assorbente: alcune parti possono avere grasso protettivo.
• Frenafiletti blu (opzionale): utile sui bulloni del basamento che non vuoi ritrovare lenti con le vibrazioni.

Cosa fare:

• Inventario prima di tutto: apri le scatole accessori e confronta bulloneria e componenti con il manuale. Non mischiare le viti.
• Taglio chirurgico: quando incidi la plastica sulla testa, taglia sempre lontano dai cablaggi. facile rovinare un fascio cavi in un attimo.

Checkpoint:

• Testa scoperta: controlla subito eventuali danni da trasporto (ammaccature, componenti piegati) prima di spostarla.

Checklist di preparazione (da fare PRIMA di sollevare qualsiasi cosa)

• Zona libera: area di lavoro sgombra (circa 10x10 piedi come riferimento nel draft; in pratica, spazio sufficiente per muoversi attorno al basamento e al pallet).
• Squadra pronta: nel video si vede un sollevamento in 4 persone. Organizzati per essere almeno in 4.
• Bulloneria contata: tutti i bulloni del basamento sono separati e contati.
• Attrezzi a portata: chiavi (anche regolabili), inserti/brugole e avvitatore a batteria.
• Stabilit del pallet: verifica che la base non scivoli durante il sollevamento.

Montare il basamento metallico con ruote: prima in squadra, poi serri

Nel video le gambe a H vengono assemblate capovolte: il modo pi intelligente, perch la gravit aiuta ad allineare i fori.

Regola prima a mano, coppia alla fine: Quando unisci traverse e gambe, non serrare subito a fondo. Avvita finch in battuta ma lasciando un minimo di gioco. Se blocchi un angolo troppo presto, rischi di congelare una micro-torsione.

Sequenza consigliata:

1. Assemblaggio: unisci traverse e gambe (serraggio leggero).
2. Ruote: monta le ruote robuste mentre il telaio capovolto (qui s, serraggio deciso).
3. Ribaltamento: porta il basamento in posizione sulle ruote.
4. Assestamento: scuoti fisicamente il basamento per farlo sedere sul pavimento.
5. Serraggio finale: ora porta tutti i bulloni a serraggio completo.

Checkpoint:

• Tatto: deve risultare morto, senza giochi o tintinnii.
• Scorrimento: deve muoversi fluido su pavimento liscio, senza zoppicare.

Nota da produzione: se imposti un flusso tipico da macchine da ricamo industriali, il basamento il tuo smorzatore: un bullone lento qui pu trasformarsi in vibrazione e in un punto satinato che seghetta pi avanti.

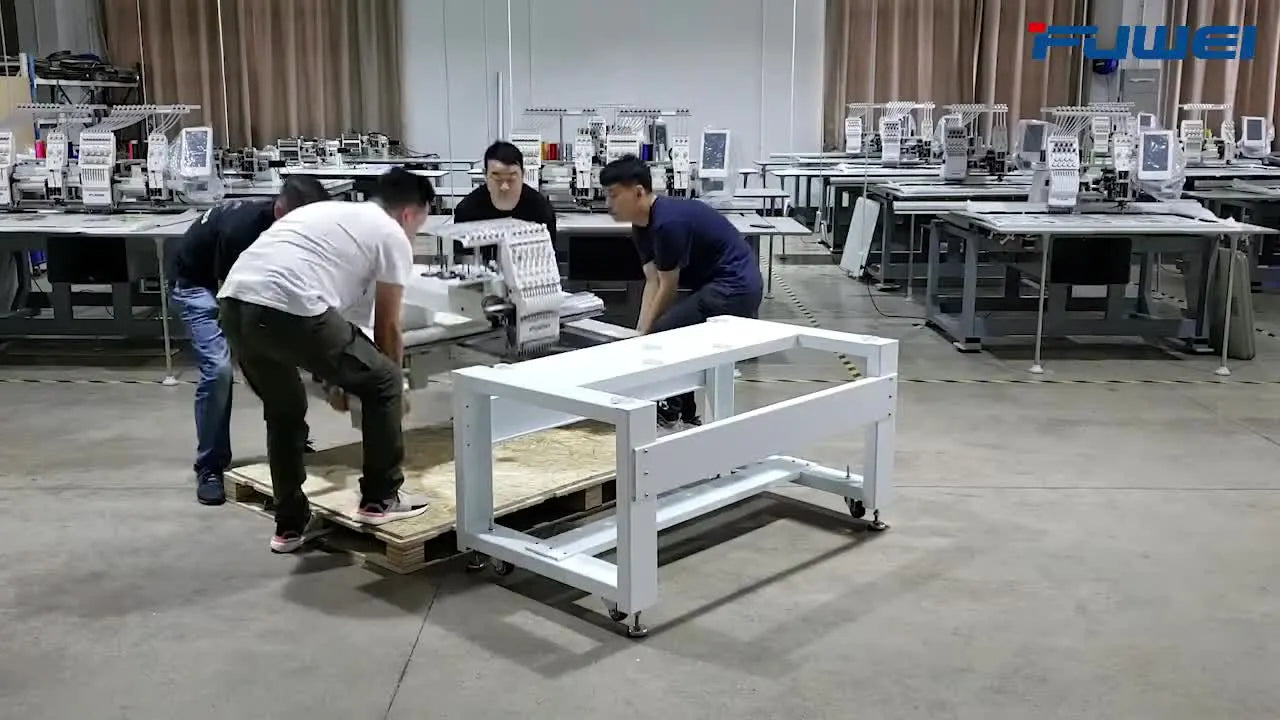

Posizionare la testa FUWEI FWP-1201 sul basamento: il sollevamento di squadra che non puoi improvvisare

Questo il momento critico. La testa pesa pi di quanto sembri: motori e fusioni sono molto densi.

Protocollo operativo:

1. Briefing: spiega a tutti dove afferrare e dove andare: solleviamo al 3, camminiamo piano, appoggiamo in asse sui fori.
2. Sollevamento: schiena dritta, spinta con le gambe.
3. Posizionamento in sospensione: porta la testa sopra il basamento senza lasciarla cadere.
4. Blocco di sicurezza: una persona pu iniziare subito ad avvitare un dado a mano per agganciare la testa ed evitare scivolamenti.

Checkpoint:

• La testa appoggia in piano sui punti di isolamento (gomma/metallo).
• Nessun cavo resta schiacciato tra testa e basamento (errore tipico nelle prime installazioni).

Fissare la struttura: serra i bulloni inferiori da tecnico, non da velocista

Ora si fissa la testa al basamento. Se puoi, evita lavvitatore a impulsi: qui serve sentire la tensione del serraggio.

Tecnica a stella: Serra come faresti con una ruota auto: anteriore sinistra, posteriore destra, anteriore destra, posteriore sinistra. Cos la testa scende uniforme.

Riferimento sensoriale: arriva in battuta, poi un quarto di giro. Deve sembrare morsa nel metallo. Se senti stridii metallici, fermati e verifica rondelle/accoppiamenti.

Installare i piani tavolo estesi per il telaio a bordura/sash: complanarit oggi, registro domani

Nel video i pannelli bianchi vengono fatti scorrere sui bracci di supporto e poi avvitati da sotto. Non un tavolo di appoggio: la superficie su cui scorre il tuo telaio da ricamo.

Il test dellunghia: Dopo aver avvitato da sotto, passa lunghia sulla giunzione tra piano e braccio/macchina.

• OK: lunghia scorre senza impuntarsi.
• KO: senti uno scalino.

Perch conta: se c uno scalino, il telaio lo toccher centinaia di volte. Prima o poi pu creare un salto e perdere precisione di registro.

Checklist di setup (prima di collegare lalimentazione)

• Test oscillazione: spingi la struttura: deve muoversi come un blocco unico. Se il basamento gioca e la testa sembra ferma, hai bulloni del basamento lenti.
• Piedini di livellamento: se il pavimento non perfettamente in piano, usa i piedini vicino alle ruote per scaricare il peso sui piedini e bloccare la macchina.
• Piani a filo: superato il test dellunghia su tutte le giunzioni.
• Spazio libero: nulla sotto il pantografo.

Montaggio del portafili sulla FUWEI FWP-1201: allinea il percorso del filo prima di accusare la tensione

Una cattiva alimentazione del filo causa pi rotture di quanto si pensi. Nel video il dettaglio chiave lallineamento del percorso.

Montare lalbero portafili:

1. Inserisci i montanti verticali.
2. Fissa le barre guida orizzontali.
3. Passo cruciale: guarda dallalto: il foro/guida della barra deve stare in asse sopra il cono/porta-rocca. Se inclinato, il filo sfrega e crea picchi di tensione.

Checkpoint:

• Struttura rigida e verticale.
• Dal cono alla prima guida il percorso il pi possibile lineare.

Test di sistema da touchscreen: verifica Change color, 100 Degree e Move frame prima di infilare i fili

Non infilare ancora gli aghi. Non mettere in telaio una maglietta. Prima dobbiamo verificare la meccanica e i movimenti. Accendi la macchina.

La triade diagnostica (come nel video):

1. Test cambio colore (Change color):
   • Azione: premi Change color/icona ago.
   • Cosa osservare: il carrello aghi deve scorrere a sinistra/destra in modo fluido. Un clunk regolare in battuta normale; un rumore di grattamento non lo .
2. Test 100 gradi albero principale (100 Degree):
   • Azione: esegui la rotazione a 100 gradi dal menu.
   • Cosa osservare: larea crochet/spolina deve ruotare libera, senza impuntamenti.
3. Test movimento telaio/pantografo (Move frame):
   • Azione: usa i comandi X-Y per portare il telaio ai limiti (sinistra/destra/alto/basso).
   • Cosa ascoltare: il motore deve mantenere un whir costante. Se il tono cambia, spesso il telaio sta strisciando sui piani (torna a controllare le giunzioni a filo).

Checklist operativa (protocollo luce verde)

• Indicizzazione aghi: se lo schermo indica Ago 1, la macchina deve essere realmente in posizione Ago 1.
• Corsa fluida: il pantografo raggiunge i limiti X e Y senza urtare bordi o impuntarsi.
• Nessun errore: niente messaggi tipo Main Shaft Error o Needle Position Error.
• Arresto di emergenza: premi lE-Stop: deve fermare tutto. Ruota per resettare.

Se durante Move frame qualcosa non ti convince: diagnosi rapida da laboratorio

Nel video va tutto liscio. In un laboratorio reale pu capitare il contrario. Ecco una tabella di pronto soccorso per i primi avviamenti.

Il perch di questo ordine di montaggio: stabilit, allineamento e salute macchina nel tempo

facile pensare di montare prima i piani tavolo perch sembra pi comodo. Evitalo.

La logica segue gravit e geometria:

1. Basamento: la fondazione, deve essere in squadra.
2. Testa: il carico, va fissata per assestare la struttura.
3. Piani: la pista, va allineata rispetto alla testa gi assestata.

Se monti prima i piani e poi appoggi la testa, la struttura pu flettere e i piani, prima perfetti, diventano fuori asse. Questo ordine ti protegge da problemi fantasma di registro su una macchina da ricamo con telaio grande, dove 1 mm alla base pu trasformarsi in uno spostamento visibile sul contorno del disegno.

Albero decisionale: scegliere telaio da ricamo e stabilizzazione dopo lassemblaggio

Ora la macchina montata. Ma come la metti davvero a reddito? Il telaio a bordura/sash ottimo per lavori piani (bandiere, runner), ma scomodo per le T-shirt.

Usa questa logica per decidere il passo successivo:

A) Ricami articoli grandi e piani (tende, bandiere, metraggio)?

• S: usa il telaio a bordura/sash in alluminio incluso. Mantieni i piani puliti e fissa il tessuto ben teso.
• NO: vai a B.

B) Ricami capi confezionati (polo, T-shirt, felpe)?

• S: ti servono telai tubolari. Per attenzione: i telai standard possono lasciare segni del telaio e non sempre facile mettere in telaio perfettamente dritto.
  • Idea di upgrade: una stazione di intelaiatura per ricamo a macchina per ripetere sempre lo stesso posizionamento (coerenza di piazzamento lotto dopo lotto).
• NO: vai a C.

C) Hai difficolt con capi spessi (giacche pesanti, borse) o maglieria delicata?

• S: qui spesso i telai tradizionali fanno fatica: su spessori importanti possono aprirsi, e sui tessuti delicati possono segnare troppo.
  • Soluzione professionale: passare a un magnetic embroidery hoop.

Avvertenza: sicurezza magneti. I telai magnetici industriali usano magneti al neodimio: possono pizzicare forte le dita e possono interferire con pacemaker. Separali facendoli scorrere, non tirandoli in verticale. Tienili ad almeno 12 pollici dallo schermo di controllo e da supporti di memorizzazione sensibili.

Percorso di upgrade che ripaga davvero: dai telai base a un sistema di intelaiatura ripetibile

La macchina veloce (1000+ punti/minuto). Loperatore, no.

In produzione, la macchina non dovrebbe mai aspettare loperatore. Se impieghi 5 minuti a mettere in telaio una maglietta mentre la macchina ferma, stai perdendo margine.

Livello 1: stazione di intelaiatura Una stazione ti permette di mettere in telaio il capo successivo mentre la macchina ricama. uno dei modi pi economici per aumentare loutput.

Livello 2: telai magnetici Termini come magnetic embroidery hoop non sono marketing: riducono la fatica perch non richiedono manopole da stringere e gestiscono meglio spessori e cuciture rispetto a molti telai plastici.

Livello 3: mentalit scalare Se il tuo flusso con telaio da ricamo ottimizzato ma non riesci a smaltire gli ordini, hai raggiunto il limite di una testa singola. un buon problema: a quel punto la soluzione non correre di pi, ma aggiungere teste o passare a macchine multiago.

Ultimo controllo prima di accettare lavori pagati: tratta la prima settimana come calibrazione

Il video finisce con un esito perfetto. Il tuo montaggio pu essere perfettoma non partire subito con un lavoro critico.

Periodo di assestamento (burn-in): Tratta la prima settimana come una prova generale.

1. Ri-serraggio: dopo circa 20 ore di lavoro, ricontrolla i bulloni del basamento: le vibrazioni possono allentare.
2. Limite di velocit: per i primi ricami, resta pi conservativo (nel draft: 700 SPM) per far distribuire i lubrificanti.
3. Test stabilizzatori: prova stabilizzatori diversi e osserva come cambia la stabilit del punto.

Quando la macchina canta regolare e non sembra una cassetta degli attrezzi che vibra, sei pronto. Che tu stia facendo una bordura lunga in stile telaio da ricamo per bordura tajima o loghi sul petto, la sicurezza nasce dallassemblaggio: non hai solo aperto una cassa, hai impostato una linea produttiva.

FAQ

• Q: Quali attrezzi e piccoli consumabili nascosti conviene preparare prima di assemblare basamento e testa di una FUWEI FWP-1201?
  A: Prepara prima gli strumenti di organizzazione e illuminazione: sono quelli che evitano bulloni persi, tagli accidentali ai cavi e decisioni affrettate.
  • Prepara: vaschetta magnetica porta-viti, lampada frontale, carta assorbente e, opzionale, frenafiletti blu per i bulloni del basamento.
  • Inventario: apri le scatole accessori e confronta la bulloneria con il manuale; tieni separati i diversi tipi di viti/bulloni.
  • Taglio: rimuovi la plastica protettiva tagliando lontano dai cablaggi quando scopri la testa FUWEI FWP-1201.
  • Verifica di successo: bulloni del basamento contati e disposti, area di lavoro sgombra prima di iniziare qualsiasi sollevamento.
  • Se non funziona ancora fermati e rifai linventario prima di proseguire: mischiare bulloni una causa comune di basamento fuori squadra.
• Q: Come si monta in squadra il basamento metallico della FUWEI FWP-1201 senza bloccare torsioni o vibrazioni?
  A: Usa il metodo prima a mano, coppia alla fine, cos il basamento si assesta sul pavimento prima del serraggio definitivo.
  • Avvita: unisci traverse e gambe serrando solo a mano.
  • Installa: le ruote con serraggio deciso mentre il telaio capovolto, poi ribalta sulle ruote.
  • Assesta: scuoti il basamento per farlo sedere in piano, poi serra completamente tutti i bulloni.
  • Verifica di successo: basamento solido senza giochi e scorrimento fluido (non zoppicante).
  • Se non funziona ancora ri-serra tutti i bulloni del telaio a H con una chiave e ricontrolla eventuali irregolarit del pavimento.
• Q: Qual il modo pi sicuro per montare la testa FUWEI FWP-1201 sul basamento senza pizzicare cavi o farla scivolare?
  A: Tratta linstallazione della testa come un sollevamento controllato di squadra: non provare a farlo da solo di forza.
  • Briefing: assegna i punti di presa e dai il comando (solleviamo al 3, camminiamo piano, appoggiamo sui fori).
  • Posizionamento: abbassa lentamente finch i fori combaciano; non lasciare cadere la testa sul basamento.
  • Blocco: una persona avvita subito un dado a mano per evitare scivolamenti.
  • Verifica di successo: testa appoggiata a filo sui supporti e nessun cavo intrappolato tra testa e basamento.
  • Se non funziona ancora fermati e ripeti il sollevamento: forzare lallineamento il modo pi rapido per schiacciare cavi e stressare i supporti.
• Q: Come si livellano i piani tavolo estesi della FUWEI FWP-1201 per evitare impuntamenti del telaio a bordura e perdita di registro?
  A: Devi rendere a filo ogni giunzione prima di far scorrere il telaio a bordura/sash, altrimenti lo scalino verr colpito ripetutamente.
  • Avvita: fissa i pannelli da sotto e poi controlla tutte le giunzioni.

• Regola: allenta, porta il pannello a livello e ri-serra.
• Verifica di successo: lunghia scorre senza impuntarsi su tutte le giunzioni.
• Se non funziona ancora ripeti la regolazione e rimuovi eventuali detriti nella zona piano/percorso prima di accusare i motori.

• Q: Cosa va testato sul touchscreen della FUWEI FWP-1201 prima di infilare i fili o mettere in telaio un capo?
  A: Prima verifica la robotica con tre test: cambio colore, rotazione a 100 gradi dellalbero e movimento telaio.
  • Esegui: Change color e osserva uno scorrimento regolare del carrello aghi (i colpi in battuta sono normali; il grattamento no).
  • Esegui: 100 Degree e conferma che larea crochet/spolina ruoti libera.
  • Esegui: Move frame ai limiti e ascolta un suono motore costante (senza variazioni da impuntamento).
  • Verifica di successo: corsa fluida ai limiti, indicizzazione aghi coerente con lo schermo e assenza di errori su albero principale/posizione ago.
  • Se non funziona ancora ricontrolla complanarit dei piani e spazio libero sotto il pantografo prima di approfondire la diagnostica.
• Q: Cosa significa un movimento a scatti del pantografo durante Move frame su una FUWEI FWP-1201 e qual la correzione pi rapida?
  A: Nella maggior parte dei casi dipende da piani non a filo o viti dei piani lente, non da un motore difettoso.
  • Allenta: le viti sotto i piani e riallinea finch le superfici sono complanari.
  • Pulisci: rimuovi detriti che possono trascinare sul percorso del telaio.
  • Ripeti: il test Move frame fino agli estremi e ascolta un whir regolare.
  • Verifica di successo: suono costante e movimento senza impuntamenti o strattoni.
  • Se non funziona ancora verifica che non ci sia nulla sotto il pantografo e che il basamento non dondoli per pavimento irregolare.
• Q: Quali regole di sicurezza seguire usando un telaio magnetico industriale per capi spessi in un flusso FUWEI FWP-1201?
  A: I telai magnetici industriali sono rapidi, ma possono pizzicare le dita e interferire con pacemaker: vanno gestiti facendoli scorrere, non facendo leva.
  • Scorri: separa i magneti facendoli scorrere lateralmente; non tirarli verso lalto.
  • Proteggi: tieni le dita fuori dai punti di schiacciamento durante la chiusura.
  • Distanza: tieni i telai magnetici ad almeno 12 pollici dallo schermo di controllo e da supporti di memorizzazione sensibili.
  • Verifica di successo: chiusura controllata senza scatto improvviso e capo bloccato in modo stabile.
  • Se non funziona ancora metti in pausa e torna a un metodo di intelaiatura pi sicuro finch loperatore non controlla la chiusura magnetica con continuit.
