Смотрите видео: «How to assemble the TEWH SI Embroidery Machine Stand» от TEWH — ниже мы разобрали каждый шаг и добавили подсказки из практики.
Надёжная стойка — это тихий герой вашей мастерской: она держит машину, гасит вибрации и бережёт точность стежков. В ролике TEWH показана сборка стойки TEWH 901/TEWH SI простым, последовательным способом. Ни капли догадок — только правильно подобранные шестигранники, ключ на 10 мм и чёткий порядок действий.
Если вы впервые собираете стойку, не переживайте: конструкция логична, а все узлы повторяются. Ниже — пошаговое руководство с визуальными ориентирами, чек-листами и быстрыми проверками, чтобы вы собрали всё с первого раза.
Что вы узнаете
- Как разложить детали и быстро идентифицировать крепёж, чтобы не путать винты корпуса и плоские винты верхних опор.
- Как прикрутить заднюю и нижнюю панели, установить полку, поставить переднюю панель и сделать финальную протяжку болтов.
- Как закрепить верхние опоры, поставить колёса и настроить выравнивающие ножки для стабильной работы.
- Как проверить стойку перед установкой машины и чего избегать при затяжке.
- Как решить частые трудности: плотные посадки, выравнивание отверстий, доступ к внутренним болтам колёс.
Распаковка и идентификация компонентов

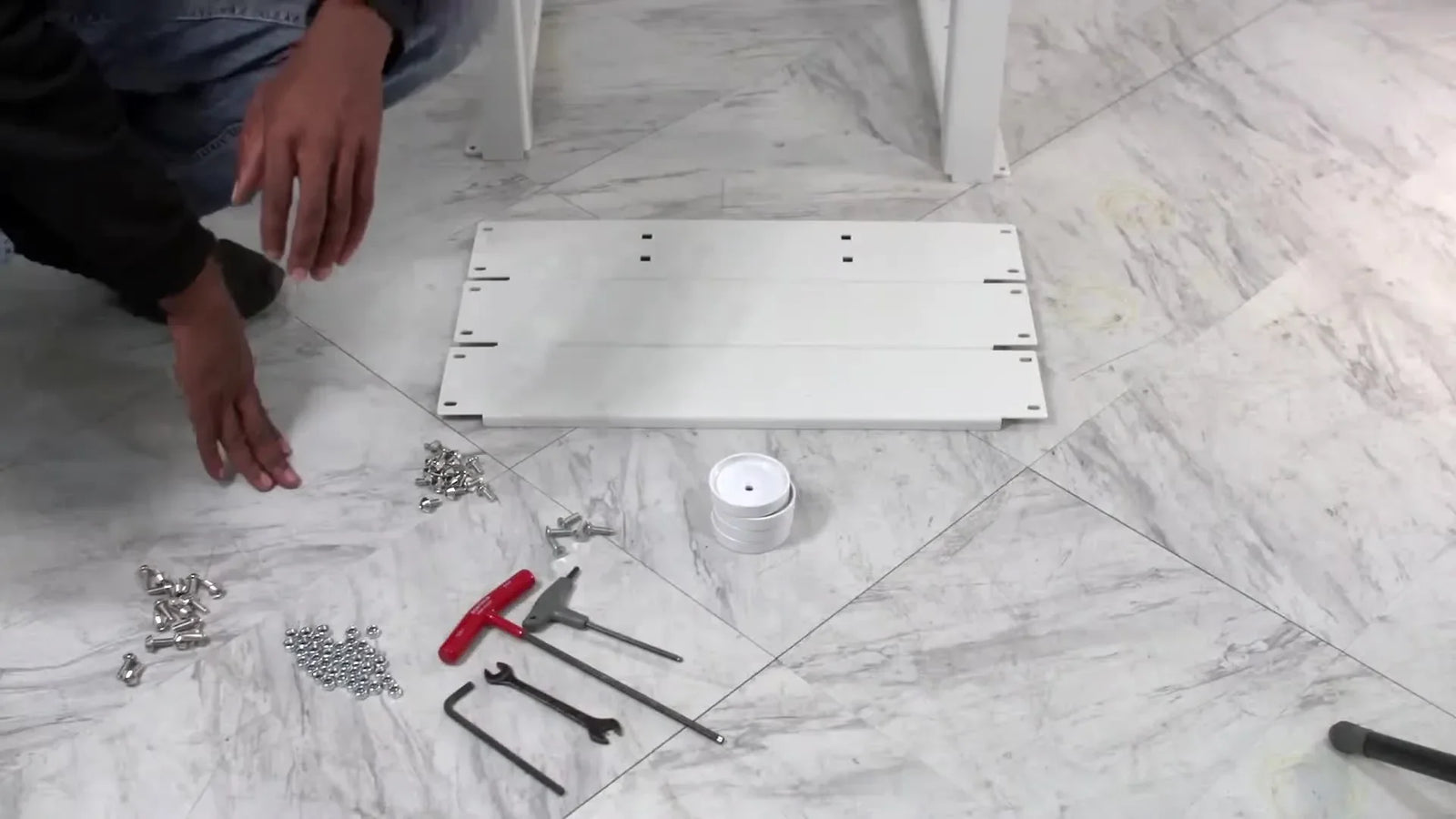

Сбор инструментов Разложите элементы на полу или большом столе: панели (задняя, нижняя, передняя), полка, четыре верхние опоры под машину, колёса, наборы винтов (корпусные, плоские для опор, для колёс) и гайки. Вам понадобятся два шестигранника — 4 мм и 5 мм, а также ключ на 10 мм (вместо него подойдёт 3/8").
Совет Если работаете на ограниченном пространстве, разложите крепёж по контейнерам с наклейками: «корпус», «опоры», «колёса». Это экономит время и снижает риск перепутать винты. магнитный пяльцы для вышивки
Знакомство с крепежом Винты для верхних опор — плоские; они идут в комплекте с гайками и затягиваются шестигранником на 4 мм в паре с ключом на 10 мм. Корпусные винты работают с шестигранником на 5 мм и теми же гайками. Для колёс используются более длинные винты под тот же 5 мм шестигранник.
Внимание Не смешивайте плоские винты опор с корпусными — длина и головка отличаются, и попытка «насильно» закрутить не тот крепёж приводит к срыву резьбы.
Сборка основной рамы
Крепление задней и нижней панелей Начинайте с задней панели: совместите отверстия между боковыми стойками, вставьте короткие корпусные винты и наживите гайки. Пока поджимайте лишь до «контакта», оставляя небольшой люфт для последующего выравнивания.
Далее — нижняя панель. Метод тот же: выравнивайте, вставляйте винты, наживляйте гайки. Оставьте соединение полусвободным — это облегчит установку полки.
Быстрая проверка
- Панели сидят заподлицо с боковыми стойками — без перекоса.
- Винты пошли ровно, без усилия.
- Шестигранник на 5 мм входит плотно, без люфта.
Установка полки Перед установкой полки удостоверьтесь, что ранние соединения слегка ослаблены — так вы легче «поймаете» совпадение отверстий. Полка фиксируется четырьмя болтами: по два на сторону. Иногда удобнее работать вдвоём: один держит полку на уровне, второй заводит винты.
После посадки полки подтяните крепёж: используйте шестигранник на 5 мм и ключ на 10 мм. Работайте крест-накрест: это помогает равномерно распределить нагрузку и избежать перекосов.
Соединение с передней панелью Когда полка закреплена, поставьте переднюю панель. Принцип тот же: совместить отверстия, наживить все винты, затем равномерно подтянуть. На этом этапе вся «коробка» закрыта, и можно переходить к финальной протяжке.
Финальная протяжка рамы Вернитесь к задней, нижней и передней панелям, а также к крепежу полки — и полностью затяните. Старайтесь не перетянуть: ориентир — уверенное «ручное» усилие без срыва. Отсутствие люфтов — главный критерий.
Совет Используйте трещотку с битой-шестигранником для ускорения — особенно полезно на длинных участках. Если её нет, Г-образный шестигранник справится. mighty hoops
Финальные штрихи: опоры и мобильность
Установка верхних опор под машину На верхнюю площадку устанавливаются четыре опоры, на которые затем встанут «ноги» вышивальной машины. В каждую опору поставьте плоский винт, заведите его через отверстие и затяните гайкой снизу, используя шестигранник на 4 мм и ключ на 10 мм.
Внимание Окончательное позиционирование опор зависит от того, как именно «садится» ваша машина. Допускается лёгкая подстройка перед установкой машины.
Из комментариев На момент подготовки материала новых вопросов под видео не зафиксировано. Если у вас появятся уточнения по шагам, ориентируйтесь на метки времени в нашем руководстве и задавайте вопрос, указав участок сборки.
Крепление поворотных колёс Переверните стойку, чтобы получить доступ к углам. Для каждого колеса используйте длинные винты под 5 мм шестигранник и гайки. Места внутри корпуса колеса могут быть тесными — начните с «насадки» винта и на первых оборотах используйте Г-образный ключ, затем переходите на трещотку.
Точки доступа Внутренний винт на каждом колесе — самый неудобный. Главное — «поймать» резьбу; дальше пойдёт легко. Не стремитесь к чрезмерному моменту — достаточно «уверенно от руки».
Регулировка выравнивающих ножек для стабильности По завершении установки колёс обратите внимание на выравнивающие ножки внизу рамы. Их можно опускать, чтобы стойка «сошла» с колёс и надёжно опиралась на пол, или поднимать, если вам нужна мобильность. Используйте ключ на 10 мм или 3/8".
brother вышивальная машина
Проверка стабильности и готовность
Двойная проверка соединений Перед тем как поставить машину на стойку, пройдитесь по всем узлам: панели, полка, опоры, колёса, выравнивающие ножки. Ищем люфты, недотяжку, визуальные перекосы. Стойка должна стоять ровно, без качания, а колёса свободно вращаться и стопориться крепежом.
Подготовка к установке машины Аккуратно поставьте вышивальную машину на верхние опоры — убедитесь, что каждая «нога» попала на свою опору. При необходимости подстройте положение опор и вновь подтяните крепёж. После позиционирования опустите выравнивающие ножки для стабильной стационарной работы.
Быстрая проверка
- Колёса затянуты, вращаются без закусываний.
- Опоры под машиной не шатаются.
- Выравнивающие ножки опущены (для работы на месте) и стойка не «плавает».
Решение типичных проблем сборки
Плотные посадки Если отверстия «не сходятся», ослабьте соседние соединения — особенно в узлах панелей. Небольшой люфт необходим, чтобы «сыграть» деталями и попасть болтом в резьбу. Помогают мягкие покачивания полки при установке.
Совет Прижимайте панель ладонью к стойке прямо возле отверстия — так легче завести первый виток резьбы и избежать срыва. janome вышивальная машина
Выравнивание панелей Ищите причину последовательно: сперва задняя панель, затем нижняя, затем полка. Если перекос пошёл от основания, вы не «поймаете» переднюю панель. Временно ослабляйте дальние болты и сажайте ближние — это помогает «повернуть» панель вокруг точек.
Доступ к внутренним болтам колёс Используйте Г-образный шестигранник, чтобы «подцепить» резьбу, а после — трещотку для ускорения. Не давите на инструмент под углом: срыв граней биты — частая причина долгой возни.
Совет Храните трещотку с короткой и длинной насадками — короткая полезна в тесном корпусе колеса, длинная ускоряет протяжку на открытых сторонах. barudan пяльцы для вышивки
Уход за стойкой и плановая проверка
Регулярная протяжка Стойка работает под вибрацией, особенно при больших скоростях. Раз в 1–2 месяца проверяйте затяжку: панелей, полки, верхних опор и колёс. Любой микролюфт со временем превращается в ощутимую «качку» и шум.
Чистка и хранение Протирайте полку и панели от пыли мягкой сухой тканью. Если стойку приходится часто перемещать, контролируйте чистоту роликов колёс — грязь мешает плавности хода и ускоряет износ.
Быстрая проверка перед каждым запуском
- Выравнивающие ножки опущены и стойка не качается.
- На полу нет мусора под колёсами.
- Машина надёжно сидит на опорах, без смещения.
Контекст использования: зачем важна правильная стойка Грамотно собранная стойка снижает вибрации, а значит помогает держать линию стежка и уменьшает риск смещения материала. Независимо от того, на какой платформе вы работаете — бытовой или профессиональной — стабильное основание одинаково важно. tajima пяльцы для вышивки
Организация рабочего места под разные бренды Если в мастерской несколько машин, заранее продумайте, где будет храниться крепёж и расходники. На полке стойки удобно держать набор шестигранников, запасные гайки и щётку для очистки. Работа с разными брендами (например, bai вышивальная машина или устройства с индустриальными головами) требует дисциплины в раскладке — меньше шансов перепутать комплектующие и потерять винт.
Совет по эргономике Выставьте стойку на такой высоте, чтобы обслуживать машину, не перегибаясь. Опустите выравнивающие ножки — это снимет нагрузку с колёс и уберёт «пружинность».
Нюанс крепежа верхних опор Плоские винты опор затягивайте равномерно и не «до упора» сразу. Если ставите машину впервые, оставьте небольшую возможность подстройки, затем посадите машину и только потом подтяните окончательно. mighty hoops for barudan
Безопасность и аккуратность В видео не указаны конкретные моменты затяжки (Н·м), поэтому руководствуйтесь здравым смыслом: «уверенно от руки» и без срыва резьбы. Если сомневаетесь — лучше остановиться и перепроверить сопряжение деталей, чем усиливать перекос затяжкой.
Частые вопросы (с опорой на видео)
- Какие инструменты нужны? 4 мм и 5 мм шестигранники, ключ на 10 мм (или 3/8"). Трещотка ускоряет процесс.
- Можно собрать одному? Да, хотя установка полки заметно проще вдвоём.
- Как добиться стабильности? Полная протяжка всех болтов плюс использование выравнивающих ножек, чтобы снять стойку с колёс на стационарной позиции.
- Для чего верхние опоры? Это точки опоры «ног» вышивальной машины; их можно слегка подстроить под посадку.
Итог У вас — собранная стойка с затянутой рамой, установленной полкой, верхними опорами, колёсами и выравнивающими ножками. Проверьте крепёж, опустите ножки и смело ставьте машину. Чёткая последовательность из видео TEWH позволяет собрать конструкцию без лишних попыток и сделать вашу рабочую зону более удобной и устойчивой. mighty hoop
