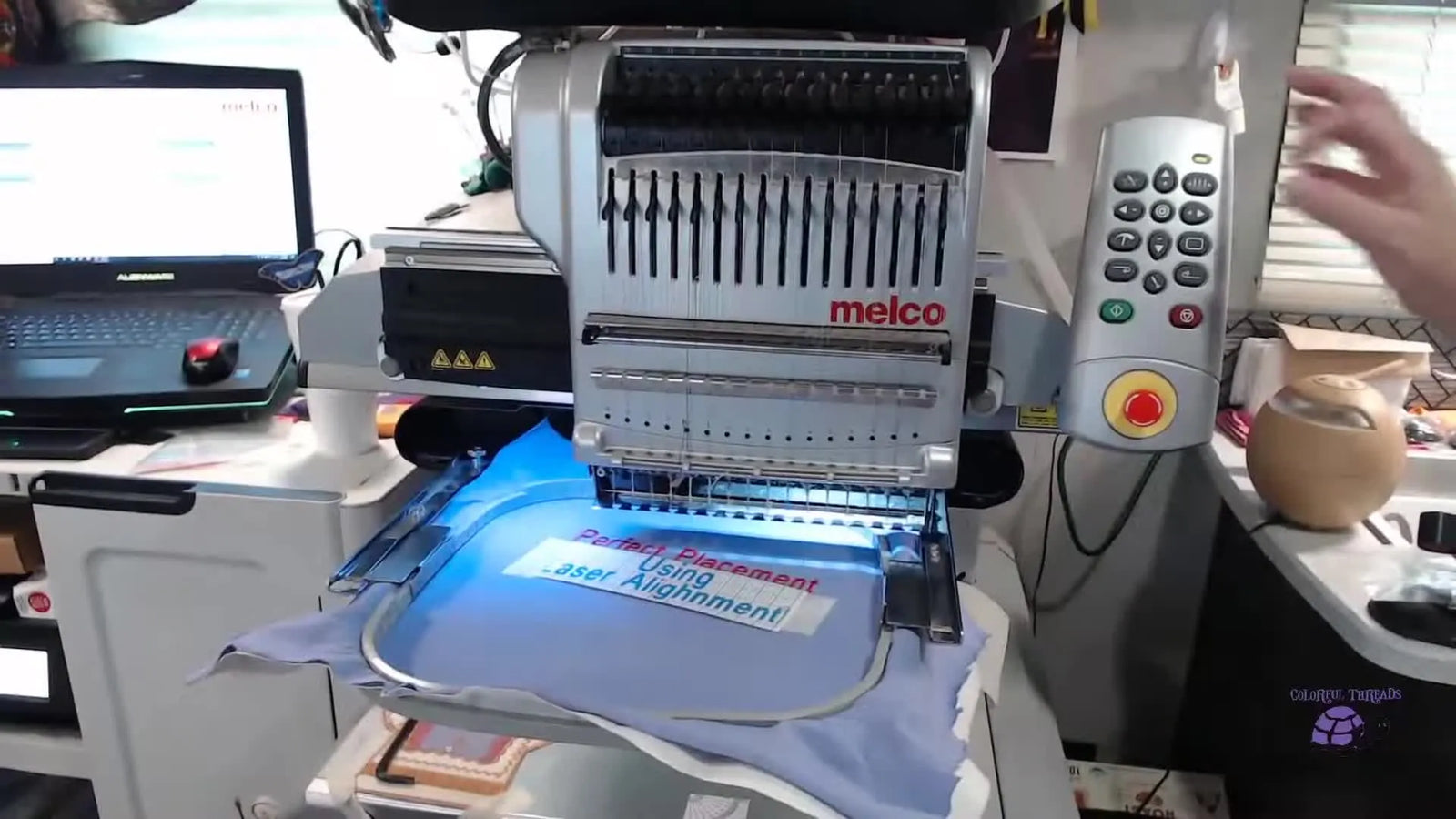

Лазерное совмещение Melco, которое реально попадает в линию строчки: идеальная стыковка даже при кривом запяливании

Точное совмещение без нервов: «спасаем изделие» с Laser Alignment для Melco

Если вам хоть раз приходилось перезапяливать любимую куртку клиента, чтобы добавить имя, дату или вторую строку текста, вы знаете это чувство. Смотришь на пяльцы и думаешь: «А не ушло ли всё чуть-чуть по наклону?»

Это руководство заменяет тревогу на повторяемый, «инженерный» рабочий процесс.

Джулия из Colorful Threads показывает приём с Melco Laser Alignment, который разделяет физическое запяливание и цифровое позиционирование. Логика простая: вышиваем первый элемент, печатаем шаблон в реальном размере, фиксируем его на изделии — и машина компенсирует человеческие погрешности.

Это не «фокус», а навык, который реально снижает брак и переделки в мастерской.

Главное, что нужно понять про Laser Alignment (и почему можно не паниковать)

В идеальном мире мы запяливаем всё строго по долевой и под 90° каждый раз. В реальности ткань тянется, пяльцы могут «гулять», оператор устает. Laser Alignment сделан именно для реальности.

Ключевой принцип такой: не важно, под каким углом запялено изделие. Если ткань натянута стабильно и вы дали машине две известные опорные точки, система вычислит угол поворота и повернёт дизайн под фактическое положение ткани.

Для владельцев, работающих на вышивальная машина melco, освоение этой функции заметно уменьшает ситуации «распороть и вышить заново». Особенно когда ставка высокая — например, нужно добавить «Champion 2024» на куртку, где уже вышито несколько сезонов.

Фаза 1: «скрытая» подготовка (материал и механика)

Прежде чем трогать лазер и клавиатуру, стабилизируем физику процесса. Laser Alignment мощный, но он не исправит пяльцы, которые люфтят, или нестабильную подложку.

Исходные параметры

В демонстрации Джулии используются конкретные настройки. Ниже — то, что показано в видео, и «безопасная зона» для первого запуска.

Механическая проверка: «тест на люфт»

Джулия отдельно подчёркивает проверку рычагов/крепления пялец.

• Действие: возьмитесь за пяльцы после фиксации на драйвере (пантографе).

• Норма: ощущение должно быть «как приварено». Если есть стук/ход или видимое движение — подтяните крепёж. Если пяльцы сдвинутся после регистрации точек, совмещение теряет смысл.

Чек-лист подготовки: «предполётный» протокол

• Пяльцы/крепление: выбран правильный размер в софте (например, 12x12) и крепление пялец на машине затянуто.
• Зона иглы: нет обрывков нитей и мусора.
• Заправка: убедитесь, что верхняя нить заправлена; слегка потяните нить у иглы — должно быть ощутимое сопротивление (быстрая проверка натяжения).
• Контраст: выберите цвет нити, который хорошо виден на ткани (например, красный по фиолетовому), чтобы проще контролировать попадание.
• Инструменты под рукой: прозрачный скотч, ножницы, карандаш, линейка — рядом, чтобы не отходить в момент совмещения.

Фаза 2: «якорная» строчка

Нужна «линия правды» — уже существующая вышивка, относительно которой вы будете ставить вторую. Джулия сначала вышивает фразу “Perfect Placement”.

• В Design Shop: она оставляет только первую строку, остальное удаляет.
• Центровка: работа от 0–0 (центр). Это важно: если дизайн изначально смещён в софте, расчёты совмещения усложняются.
• Результат: аккуратная базовая вышивка, которая станет ориентиром для второй строки.

Фаза 3: Шаблон (ваша «карта»)

Здесь чаще всего ошибаются новички. Если распечатка неверная — вышивка тоже будет неверной.

Критичные настройки печати

В Design Shop (или аналогичном ПО) вы печатаете не «картинку», а схему.

1. Выберите опции: отметьте Origin, Grid и Actual Size.
2. Проверьте масштаб: нельзя печатать с «Fit to Page».
3. Секрет «Page 2»: часто первая страница — сводка (не в масштабе). Нужна страница данных (обычно Page 2) с сеткой и дизайном 1:1.

Практика: если вы храните шаблоны, печатайте на более плотной бумаге. Обычная офисная может «повести» от влажности в цеху, и вы получите смещение на миллиметры.

Фаза 4: Геометрия (разметка двух точек)

Нужно «говорить с машиной» на языке геометрии. Джулия отмечает на сетке две разные опорные точки.

1. Симметрия: выбирайте пересечения сетки на одинаковом расстоянии от центральной вертикали.
2. Точность: лучше острый карандаш. Толстый маркер даёт слишком «размытую» цель.
3. Расстояние: точки должны быть далеко друг от друга (минимум 3–4 дюйма).
   • Почему? Чем больше база между точками, тем точнее вычисляется угол (как прицеливание).

Фаза 5: Проверка реальности — «кривое запяливание»

Чтобы показать, что технология работает, Джулия специально запяливает ткань с перекосом: ослабляет внешнее кольцо и подтягивает джерси так, чтобы долевая ушла под углом.

Почему это важно в бизнесе: Перезапяливание незаметно «съедает» прибыль. Оно даёт следы от пялец (глянцевые отпечатки), увеличивает нагрузку на кисти и добавляет минуты на каждое изделие. Если вы пытаетесь добиться идеальных 90° на каждом изделии — вы теряете время.

Когда вы доверяете лазеру, вы запяливаете «достаточно хорошо», а «идеально» делает расчёт.

Фаза 6: Фиксация бумажного шаблона

Джулия визуально совмещает бумажный шаблон с первой строкой и фиксирует его. Здесь важна «материаловедение».

Как закреплять шаблон: логика выбора

• Сценарий A: гладкий трикотаж (футболки, поло)
  • Риск: следы клея.
  • Решение: прозрачный скотч или малярная лента, хорошо прижать.
• Сценарий B: высокий ворс (полотенца, флис)
  • Риск: вытягивание петель при снятии ленты.
  • Решение: не используйте скотч. Лучше булавки (или магнитные булавки), прокалывая бумагу и стабилизатор, и держать крепёж подальше от зоны шитья.
• Сценарий C: скользкие ткани (сатин/шелк)
  • Риск: шаблон «ползёт».
  • Решение: лёгкий слой временного клея-спрея на обратную сторону бумаги.

Фаза 7: «магическая» последовательность (Laser + Left Arrow)

Это тактильная часть процесса: вы «обучаете» машину, где находится бумага.

Пошаговая последовательность:

1. Включите лазер: активируйте лазерную точку.
2. Позиция 1: стрелками на клавиатуре перемещайте пяльцы, пока красная точка не окажется строго в центре первой отметки. Смотрите максимально близко к плоскости пялец.
3. Запись точки 1:
   • Действие: нажмите Laser + Left Arrow.

1. Позиция 2: переместите пяльцы так, чтобы точка лазера попала во вторую отметку.
2. Запись точки 2:
   • Действие: снова Laser + Left Arrow.

Разбор частой путаницы на мелком ремонте: в комментариях поднимают вопрос, почему при замене маленькой буквы кажется, что нужно «попасть не в метку, а на пару клеток выше/правее». Джулия поясняет: игла всегда по центру, а лазер имеет смещение, которое заметнее дальше от игольной пластины (особенно на дальних иглах/позициях). Поэтому при плотных допусках ориентируйтесь на корректную регистрацию двух точек и проверку Trace, а не на «ощущение на глаз».

Фаза 8: Расчёт и проверка

Теперь заставляем машину сделать математику.

1. Расчёт: нажмите Laser + Bullseye (Center).
2. Не пугайтесь экрана: дизайн на мониторе может «прыгать», вращаться и выглядеть неправильно. Игнорируйте экран. Важна физика на пяльцах и шаблоне.

Тест Trace (не пропускайте)

Перед первым проколом обязателен контроль.

• Действие: нажмите Hoop + Trace (иконка Star/Trace).
• Наблюдение: смотрите, как красная точка идёт по контуру на бумаге.
• Критерий успеха: лазер должен аккуратно обойти контур букв. Если уходит с бумаги или режет букву пополам — стоп.
  • Что делать: проверьте, не сдвинулся ли шаблон, не ошиблись ли с масштабом печати, и заново зарегистрируйте точки.

Чек-лист перед стартом: «можно/нельзя»

Сделайте это прямо перед запуском:

• Файл: загружена правильная «вторая строка»?
• Регистрация: был двойной сигнал для обеих точек?
• Расчёт: нажато Laser + Bullseye?
• Проверка: Trace совпал с контуром на бумаге?
• Безопасность: лента/булавки не попадают в траекторию иглы?

Фаза 9: Чистая вышивка

1. Снимите бумагу: аккуратно уберите шаблон.
2. Проверьте ткань: при снятии ленты с джерси ткань может приподняться — разгладьте обратно по стабилизатору.
3. Старт: нажмите Start.

Джулия шьёт на высокой скорости (1100 SPM). Обратите внимание: слово «using» ложится параллельно первой строке, хотя запяливание было с перекосом.

Контроль в процессе

• Первый прокол: совпадает ли с тем, что показывал Trace?
• «Волна» ткани: если ткань «толкает» перед лапкой — признак слабой стабилизации. Поставьте паузу и разгладьте.
• Промежуточная проверка: после первого слова остановитесь и измерьте расстояние до якорной строки. Если всё верно — продолжайте.

Фаза 10: Практика размещения и апгрейды оборудования

Понимание размещения даёт профессиональный результат.

• Стандарт: логотип обычно располагают примерно на 0.5 inch выше кармана.
• Индивидуально: запрос клиента (например, 1.5 inches) важнее «стандарта».

Но опираться на Laser Alignment для каждого изделия в потоке — медленно. Это инструмент «спасения», а не «конвейера». Если вам приходится включать его на каждом заказе, значит, проблема в стабильности запяливания.

Что покупать и когда: понятный путь апгрейда

1. Сценарий: «везде следы от пялец».
   • Решение: обычные пяльцы пережимают ткань кольцом. Термины вроде магнитные вышивальные пяльцы относятся к рамкам, которые зажимают материал иначе и помогают снизить риск отпечатков на чувствительных поло.
2. Сценарий: «болят руки после 50 изделий».
   • Решение: усталость = перекосы. станция запяливания для вышивки фиксирует позицию и делает загрузку повторяемой ещё до того, как изделие попадёт на машину.
3. Сценарий: «нужно быстрее, чем позволяет одноиголка».
   • Решение: при росте объёма переход на многоигольную платформу (например, вышивальная машина melco bravo) снижает простои на смене цветов и держит производительность.
4. Сценарий: «зажим/пяльцы раскрываются на толстых куртках».
   • Решение: стандартные пяльцы могут не держать толстые швы. Обратите внимание на усиленные магнитные решения, например mighty hoop для melco, которые уверенно зажимают через плотные участки.

Быстрая таблица диагностики

Итог: уверенность в геометрии

Когда вы отмечаете две точки и доверяете лазеру, вы убираете угадайку. Метод отлично подходит для:

• Добавления «2025» на прошлогоднюю командную куртку.
• Исправления ситуации, когда базовый элемент вышит с небольшим наклоном.
• Персонализации единичных изделий, где «второго шанса» нет.

Машина может вышить идеально ровно даже при кривом запяливании — если вы дали ей карту: сетку, две точки и проверку Trace.

FAQ

• Q: Почему на вышивальной машине Melco Laser Alignment работает даже при кривом запяливании изделия?
  A: Laser Alignment компенсирует поворот пялец, если ткань натянута стабильно и две опорные точки зарегистрированы правильно.
  • Стабилизация: запяливайте «достаточно хорошо», но держите ткань ровной и поддержанной правильным стабилизатором (особенно на трикотаже).
  • Регистрация: отметьте две точки на шаблоне 1:1 на большом расстоянии друг от друга и зарегистрируйте обе через Laser + Left Arrow.

• Признак успеха: красная точка лазера чисто обходит контур на бумаге и не уходит с букв.
• Если всё равно не получается: повторите «тест на люфт» — любое движение пялец после регистрации делает расчёт недействительным.

• Q: Что означает отсутствие «двойного сигнала» при нажатии Laser + Left Arrow во время регистрации точки на Melco?
  A: Отсутствие двойного сигнала обычно означает, что система Melco не записала опорную точку, и расчёт совмещения будет неверным.
  • Повтор: поставьте лазерную точку строго в центр карандашной метки и снова нажмите Laser + Left Arrow.

• Признак успеха: и точка 1, и точка 2 подтверждаются одинаково — «двойной сигнал + вспышка».
• Если не помогает: остановитесь и проверьте клавиатуру/лицензию/поддержку Laser Alignment на вашей конфигурации Melco.

• Q: Какие настройки печати нужны в Melco DesignShop (или аналогичном ПО), чтобы шаблон «Actual Size» совпал с Laser Trace?
  A: Шаблон должен печататься в реальном масштабе с сеткой и origin, без подгонки под страницу.
  • Выбор: включите Origin, Grid и Actual Size.
  • Исключить: не используйте «Fit to Page» (даже небольшая подгонка ломает точность на мелком тексте).
  • Страница: печатайте правильную страницу данных/сетки (часто это Page 2), а не только страницу-сводку.
  • Признак успеха: Laser Trace идёт по контуру букв, а не через середину и не мимо бумаги.
  • Если не совпадает: перепечатайте и проверьте, не применил ли принтер процентное масштабирование.
• Q: Что такое «тест на люфт» для крепления пялец и чем опасен провал этого теста при Laser Alignment?
  A: Это проверка, что пяльцы механически стоят жёстко; если пяльцы сдвинутся после совмещения, регистрация будет сорвана.
  • Действие: когда пяльцы защёлкнуты на драйвере/пантографе, слегка пошатайте влево-вправо.
  • Подтяжка: при любом стуке/ходе подтяните крепёж до регистрации точек.
  • Повтор: после подтяжки снова сделайте проверку.
  • Признак успеха: нет бокового хода и «клацанья», ощущение жёсткой фиксации.
  • Если не проходит: не продолжайте Laser Alignment — сначала устраните механическую проблему.
• Q: Почему на джерси отрывной стабилизатор даёт деформацию и какая комбинация стабилизации безопаснее?
  A: На эластичном трикотаже отрывной стабилизатор часто позволяет стежкам «тянуть» ткань; безопаснее начинать с отрезного (сетчатого) и клеевой фиксации.
  • Замена: используйте отрезной (mesh) вместо отрывного.
  • Фиксация: добавьте клеевую поддержку (спрей или клеевой слой), чтобы трикотаж не смещался при шитье и Trace.
  • Скорость: на критичных этапах держите «учебную» скорость около 700–850 SPM, чтобы уменьшить деформации.
  • Признак успеха: ткань не «волной» перед лапкой, а вторая строка ложится параллельно якорной.
  • Если не помогает: остановитесь и пересмотрите стабилизацию — Laser Alignment не исправит деформацию от недостаточной поддержки.
• Q: Чем лучше крепить бумажный шаблон на полотенцах/флисе и на футболках/поло?
  A: На гладком трикотаже можно использовать ленту, а на ворсовых материалах лучше перейти на булавки/магнитные булавки, чтобы не повредить петли.
  • Выбор (футболки/поло): прозрачный скотч или малярная лента, хорошо прижать.
  • Выбор (полотенца/флис): не используйте ленту; закрепляйте булавками через бумагу и стабилизатор, вдали от зоны шитья.
  • Против скольжения (сатин/шелк): лёгкий слой временного клея-спрея на обратной стороне бумаги.
  • Признак успеха: шаблон лежит плоско и не «ползёт» при перемещениях пялец во время регистрации и Trace.
  • Если не держится: закрепите заново и повторите регистрацию — любое смещение шаблона после разметки ломает точность.
• Q: Какие основные риски безопасности есть при подрезке шаблонов и при работе с магнитными пяльцами рядом с Melco?
  A: Подрезайте шаблоны вдали от запяленной ткани, чтобы не повредить изделие, и относитесь к магнитным пяльцам как к промышленным магнитам с риском сильного прищема и опасностью для медустройств.
  • Подрезка: режьте бумагу на отдельном столе, а не над запяленным изделием.

• Магниты: держите вдали от кардиостимуляторов и инсулиновых помп; берегите пальцы; не кладите на LCD.
• Признак успеха: зона иглы чистая, шаблон снят перед шитьём, руки и крепёж вне зоны стежка.
• Если есть сомнения: немедленно остановите машину и заново организуйте рабочее место.

• Q: Если Laser Alignment приходится использовать на каждом изделии на Melco, какой практичный путь апгрейда уменьшит следы от пялец, время перезапяливания и усталость оператора?
  A: Если Laser Alignment нужен постоянно, воспринимайте это как проблему стабильности запяливания и решайте по уровням: сначала техника, затем оснастка/магнитные пяльцы, затем производственная мощность.
  • Уровень 1 (техника): стандартизируйте «предполётный» ритуал (правильные пяльцы, жёсткая фиксация, корректный стабилизатор, более низкая SPM на критичных этапах).
  • Уровень 2 (оснастка): используйте станция запяливания для повторяемой загрузки и рассмотрите магнитные пяльцы для снижения следов и ускорения работы на деликатных тканях.
  • Уровень 3 (мощность): при росте объёма переходите на многоигольную платформу, чтобы уменьшить остановки и держать производительность.
  • Признак успеха: меньше перезапяливания, меньше глянцевых отпечатков, стабильное попадание без необходимости включать Laser Alignment на каждом изделии.
  • Если не помогает: найдите первопричину (масштаб печати, люфт пялец, стабилизация, усталость оператора) и устраните её до разгона скорости.
