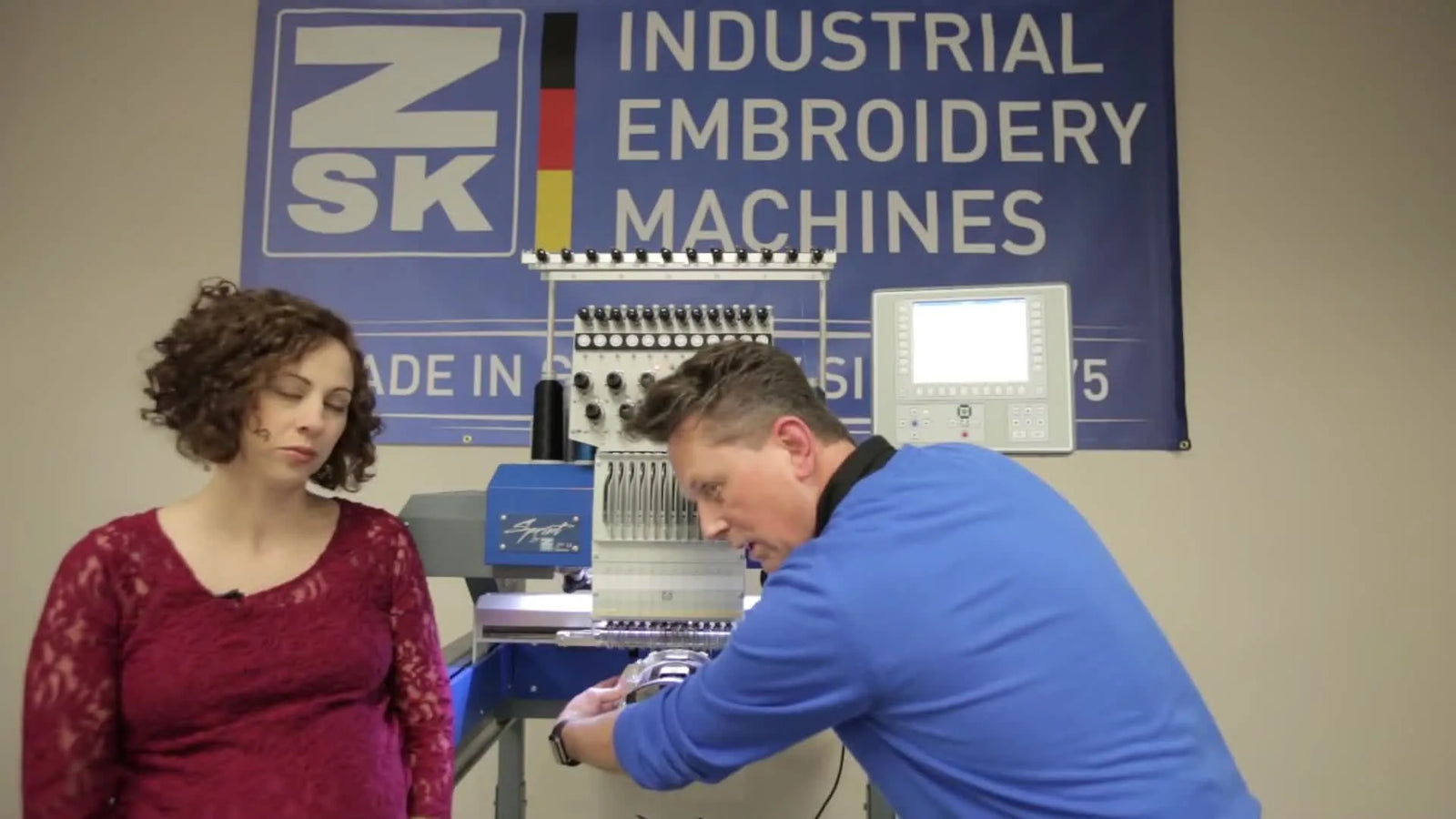

Хватит зашивать карманы: «цеховая» настройка карманных пялец ZSK на вышивальной машине ZSK Sprint

Карманная вышивка на ZSK: «цеховой» гид по точному совмещению и безопасности

Вышивка по карманам — это проверка терпения оператора. На вид всё просто, пока вы не зашьёте карман, не сломаете иглу об рамку или не потратите десять минут, пытаясь без складок зажать плотный карман на рабочей рубашке.

Если вы работаете на ZSK, хорошая новость в том, что механика у системы очень надёжная. Процесс действительно прямолинейный — при условии, что вы соблюдаете строгий порядок действий и делаете две «проверки старого мастера», которые предотвращают большую часть проблем на производстве.

Ниже — полный рабочий поток: перевод машины из tubular-режима в режим карманных пялец, проверка зазоров, аккуратное запяливание и обязательный safety trace. Мы не будем пересказывать мануал дословно — важнее понять «ощущения» от правильной установки: характерные щелчки, сопротивление при посадке и признаки того, что узел действительно зафиксирован.

Сначала выберите правильный размер карманной рамки ZSK — ограничения дизайна реальны

Карманные рамки ZSK обычно бывают трёх размеров. Выбор должен опираться не на то, «как бы впихнуть», а на физику: габарит поля вышивки + запас безопасности.

• Маленькая рамка: ~65 mm × 45 mm (инициалы, небольшие значки)
• Средняя рамка: ~85 mm × 60 mm (типовые логотипы)
• Большая рамка: ~120 mm × 80 mm (максимальное покрытие кармана)

Выбирая пяльцы для карманов для вышивальной машины, воспринимайте внутреннее «окно» рамки как жёсткую безопасную зону. Всё, что выходит за неё, — потенциальный удар иглы о металл.

Профессиональный принцип (граница безопасности): то, что дизайн формально помещается, ещё не значит, что он безопасен. Ткань смещается под натяжением, а карман часто «гуляет» при зажиме. Оставляйте минимум 3–5 mm между краем дизайна и металлом рамки. Если дизайн 58 mm, а окно 60 mm — это риск. Лучше перейти на следующий размер.

«Скрытая» подготовка до винтов: инструмент, зазоры и спокойное рабочее место

До того как что-то откручивать, подготовьте рабочее место. Неприятнее всего — держать снятую деталь и одновременно искать отвёртку.

Нужен набор, как в демонстрации:

• Шестигранник 3 mm (винты трубчатых рукавов).
• Крестовая отвёртка Phillips с длинным жалом (критично для винтов глубоко в направляющей).
• Cap driver (интерфейс ZSK для установки карманных рамок).
• Карманная рамка (Small/Medium/Large).
• Отрывной? Нет — вырезной стабилизатор (cutaway backing), заранее нарезанный.
• «Скрытые расходники»: держите рядом малярную ленту или ролик для чистки — в карманах часто много ворса, и лучше убрать его до зажима.

Почему важна длинная Phillips: винты узла опорной пластины находятся глубоко в узкой «дорожке». Короткой отвёрткой вы работаете под углом — это быстро срывает шлиц и повышает риск уронить винт внутрь корпуса.

Чек-лист подготовки (сделайте ДО переналадки)

• Дизайн проверен: выбранный размер рамки даёт запас 5 mm.
• Инструмент под рукой: шестигранник и длинная Phillips в зоне досягаемости.
• Защита от падения винтов: рядом магнитная тарелка/лоток. Упавший винт в корпус вышивальной машины zsk sprint = простой.
• Место освобождено: снятые металлические элементы должны лежать безопасно и не падать со стола.

Снимите трубчатые рукава ZSK Sprint без «драмы»

Для работы с карманными рамками нужно перевести машину из tubular-режима (плоские изделия/футболки) в конфигурацию с cap driver.

По процессу трубчатые рукава снимаются ослаблением фиксирующих винтов, расположенных за рукавом справа и слева.

Тактильный метод:

1. Поддержите вес: удерживайте рукав рукой до того, как полностью ослабите винты.
2. Ослабить, а не выкрутить: используйте шестигранник 3 mm. Обычно винты не нужно вынимать — достаточно ослабить, чтобы деталь сдвинулась.
3. Сдвиг: снимайте рукав строго по направлению посадки. Если «закусывает», проверьте, достаточно ли ослаблен винт; не тяните силой.

   Примечание

   на некоторых ZSK Sprint есть система быстрой смены (рычаг), где инструмент не нужен. Если у вас поток и частые переналадки, это напрямую влияет на эффективность.

Установка cap driver ZSK: отцентровать, аккуратно завести и «посадить»

После снятия рукавов на место устанавливается cap driver — это база, на которую защёлкивается карманная рамка.

Протокол совмещения:

1. Визуальная центровка: заранее выставьте кольцо cap driver строго по центру.
2. Аккуратная посадка: заводите узел осторожно. Следите за прижимными лапками — не зацепите их. Правильное ощущение — плавный ход с небольшим «плотным» сопротивлением.
3. Фиксация: затяните две барашковые гайки сзади и два винта сверху.

Практическая проверка: порядок затяжки (верх/зад) не так важен, как центровка. Если cap driver стоит чуть криво, карманная рамка потом будет плохо защёлкиваться. Перед окончательной затяжкой слегка «пошевелите» узел, чтобы он сел естественно.

Снимите узел опорной пластины (cap support plate assembly) — шаг, который чаще всего пропускают

Это самая частая причина, почему рамка «не встаёт». Оператор ставит cap driver, пытается защёлкнуть карманную рамку — и она упирается. Причина: опорная пластина всё ещё на месте и занимает пространство.

Действие: длинной Phillips доберитесь до винтов глубоко в направляющей.

1. Ослабьте два винта слева.
2. Ослабьте два винта справа.
3. Контролируйте винты: не уроните их.
4. Снимите узел, вытягивая прямо.

Если вы прописываете SOP для вышивальные машины zsk, этот пункт стоит выделить отдельно: карманные рамки и этот узел в данной конфигурации несовместимы.

Защёлкните карманную рамку ZSK на cap driver: стандарт «двойного щелчка»

Самая приятная часть — правильная фиксация ощущается уверенно.

Метод «носика»:

• Найдите большой вырез на карманной рамке.
• Совместите его с «носиком» (центральным выступом) на cap driver.
• Сдвиньте рамку назад.
• Сенсорный признак: нажмите вниз до чёткой последовательности щелчков.

В демонстрации рекомендуют проверить сзади cap driver, что «носик» стоит строго по центру — так рамка защёлкивается заметно легче.

«Тест на люфт»: после защёлкивания уверенно пошатайте рамку. Она должна ощущаться как единое целое с машиной. Любой люфт/дребезг — снять и поставить заново: вибрация во время вышивки ухудшит точность совмещения.

Сдвиг пантографа вперёд: освобождаем зону открытия прижима

Карманные рамки используют металлическую прижимную «дверцу». Ей нужно место, чтобы открыться. Если пантограф слишком сзади, дверца упрётся в иглы/лапки.

На пульте T8 подайте пантограф вперёд.

Насколько вперёд? Ровно настолько, чтобы дверца открывалась на 90° и нигде не касалась игл или прижимных лапок. При этом не уводите узел «слишком далеко» вперёд.

Контекст: если вы только осваиваете такое запяливание для вышивальной машины, здесь лучше замедлиться — механические столкновения стоят дорого.

Чек-лист настройки (до изделия)

• Жёсткость: рамка полностью защёлкнута, люфта нет.
• Зазоры: пантограф подан вперёд; дверца открывается на 90° без контакта с головой.
• Препятствий нет: опорная пластина снята и убрана.
• Стабилизатор готов: cutaway нарезан и лежит рядом.

Запяливание кармана рубашки: складки, увод и «магнитное решение»

Запяливание кармана прямо на машине требует аккуратности.

1. Сначала стабилизатор: положите лист cutaway на окно рамки.
2. Откройте карман: аккуратно наденьте карман на рамку так, чтобы рамка вошла внутрь кармана.
3. Разгладить, не перетянуть: натяните ткань ровно.
4. Зажим: закройте металлическую дверцу и зафиксируйте.

Техника: «натянуто» vs «перетянуто» Ощущение должно быть как «крепкое рукопожатие», а не «барабан». Перетяжка деформирует вход кармана и может оставить волну после снятия. Слабый зажим даёт смещение ткани (flagging) и ухудшает точность совмещения.

Следы от пялец и скорость: Механический прижим работает, но может оставлять следы от пялец на деликатных тканях и замедляет цикл, особенно когда оператору приходится «бороться» с зажимом в ограниченном пространстве кармана.

Путь апгрейда: Если карманы становятся узким местом, имеет смысл рассмотреть магнитные пяльцы или магнитные прижимные системы.

• Для качества: магнитное прижатие распределяет давление равномернее и часто уменьшает следы от пялец.
• Для скорости: установка/снятие быстрее, меньше нагрузки на кисти.
• Для одноигольных/домашних машин: магнитные рамки нередко становятся «лайфхаком» для сложных зон вроде карманов или сумок.

Две обязательные проверки безопасности: «рукав внутри» и trace

После зажима аккуратно верните пантограф под игольный блок. Не запускайте вышивку. Сначала две проверки, которые спасают и изделие, и машину.

Проверка №1: тактильная «рукав внутри кармана»

Просуньте руку под карман и убедитесь на ощупь, что рукав/плечо машины находится внутри кармана и отделяет переднюю стенку кармана от основного полотна изделия.

• Риск: если под карман попало тело изделия, вы прострочите карман вместе с рубашкой.
• Решение: расправьте изделие сзади и отведите лишнюю ткань назад/в сторону.

Проверка №2: безопасный trace (обводка дизайна)

Выполните trace (border check) и внимательно следите за траекторией, особенно по игле №1, по периметру дизайна.

Правило: если при trace расстояние до металла становится критически малым (ориентир — около 2 mm), остановитесь и перезапяльте/уменьшите или сместите дизайн. Важно помнить: у этих механических карманных рамок нет датчиков — вышивальная машина zsk не «понимает», что рядом металл, и при команде может увести иглу прямо в рамку.

Чек-лист запуска (как у пилота)

• Проверка рукой: рукав машины внутри кармана, не за тканью изделия.
• Ткань отведена: лишнее полотно убрано из зоны шитья.
• Trace выполнен: по всем сторонам есть видимый зазор до металла.
• Цвета/иглы: последовательность проверена.
• START: только теперь запуск.

Устранение проблем с карманными рамками ZSK (симптом → решение)

Карманные рамки простые, но «не прощают» ошибок установки. Быстрая диагностика по типовым ситуациям из демонстрации.

При поиске устранение неполадок вышивальной машины zsk держите в голове: большинство проблем — это физическая установка и контроль зазоров, а не «глюки» программы.

Дерево решений: какой стабилизатор для карманов?

В демонстрации используется cutaway backing — это стандарт для карманов. Ниже — логика выбора и когда можно отступить.

Шаг 1: материал тянется (трикотаж/поло)?

• ДА: нужен cutaway. Tearaway чаще даёт деформацию при проколах.
• НЕТ (плотная ткань/деним): переходите к шагу 2.

Шаг 2: дизайн плотный (заливка/много стежков)?

• ДА: используйте cutaway — плотность тянет ткань.
• НЕТ (контур/редкая строчка): иногда возможен tearaway, но cutaway безопаснее.

Шаг 3: какой у вас допуск по риску?

• НИЗКИЙ: берите cutaway. Карманы испытывают нагрузку (телефон, ключи), и стабильная основа продлевает жизнь вышивке.

«Заводской финиш»: снятие изделия и контроль качества

После остановки машины не выдёргивайте изделие рывком.

1. Снова подайте пантограф вперёд (пульт T8), чтобы освободить зону игл.
2. Отожмите/откройте дверцу.
3. Аккуратно снимите изделие.
4. С изнанки подрежьте стабилизатор близко к строчке.

Итог: от «возни» к стабильному производству

Карманные рамки незаменимы для корпоративной одежды, но переналадка может съедать время.

• Уровень 1 (техника): стандартизируйте «рукав внутри» и «двойной щелчок». Это защищает от поломок и брака.
• Уровень 2 (оснастка): если часто появляются следы от пялец или устают руки — смотрите в сторону магнитных решений.
• Уровень 3 (масштаб): если у вас сотни карманов в неделю, узким местом становится скорость переналадки и производительность — тогда имеет смысл оценивать многоигольные решения и специализированные вышивальные пяльцы zsk под поток.

Карманная монограмма продаётся двумя вещами: она по центру, и карман не зашит. Следуйте этому потоку, доверяйте рукам так же, как глазам — и вы будете попадать в стандарт каждый раз.

FAQ

• Q: Какие инструменты и «скрытые расходники» стоит подготовить перед переводом ZSK Sprint из tubular-режима в режим карманных рамок?
  A: Сначала подготовьте правильный инструмент и мелкие расходники — так вы избежите сорванных шлицов, уроненных винтов и спешки при центровке.
  • Подготовьте шестигранник 3 mm, крестовую отвёртку Phillips с длинным жалом, cap driver, нужный размер карманной рамки ZSK и заранее нарезанный cutaway backing.
  • Поставьте рядом магнитную тарелку/лоток для винтов, чтобы крепёж не упал в корпус.
  • Держите под рукой малярную ленту или ролик для чистки, чтобы убрать ворс из кармана до зажима.
  • Проверка успеха: всё лежит в зоне досягаемости, и ни на одном шаге не нужно отходить от машины, пока детали не закреплены.
  • Если не получается: если винты неудобно доставать или отвёртка «срывается», остановитесь и возьмите более длинную Phillips, а не давите под неправильным углом.
• Q: Почему карманная рамка ZSK не защёлкивается на cap driver после переналадки?
  A: Самая частая причина — не снят узел опорной пластины (cap support plate assembly), который физически блокирует установку рамки.
  • Снимите узел, ослабив два винта слева и два справа глубоко в направляющей (нужна длинная Phillips).
  • Контролируйте винты, чтобы не уронить их внутрь машины.
  • Повторно пробуйте защёлкнуть рамку только после полного снятия узла и его уборки.
  • Проверка успеха: рамка свободно встаёт на место и фиксируется без упора.
  • Если не получается: проверьте, что cap driver отцентрован и полностью посажен перед окончательной затяжкой.
• Q: Как оператору понять, что карманная рамка ZSK зафиксирована правильно (стандарт «двойного щелчка»)?
  A: Рамка должна сесть на «носик» cap driver и защёлкнуться с чётким ощущением двойной фиксации — любой люфт ухудшит точность совмещения.
  • Совместите вырез рамки с «носиком», затем уверенно сдвиньте рамку назад.
  • Нажмите вниз до отчётливой последовательности щелчков.
  • Сразу выполните «тест на люфт» (пошатайте рамку).
  • Проверка успеха: рамка ощущается как жёсткая часть машины и не дребезжит.
  • Если не получается: снимите и поставьте заново после проверки центровки «носика»; не вышивайте при любом люфте.
• Q: Насколько вперёд нужно подать пантограф при работе с карманной рамкой ZSK с откидной прижимной дверцей?
  A: Подавайте пантограф вперёд ровно настолько, чтобы дверца открывалась на 90° и не касалась игл или прижимных лапок.
  • Подайте вперёд на пульте T8 до загрузки изделия.
  • Полностью откройте дверцу и проверьте, нет ли опасных точек рядом с иглами/лапками.
  • Если зазор минимальный — подайте/скорректируйте положение и проверьте снова до запяливания.
  • Проверка успеха: дверца свободно открывается на 90° без касаний и «скребка».
  • Если не получается: подайте чуть дальше вперёд и повторите проверку — контакт здесь = риск столкновения.
• Q: Как не зашить карман вместе с изделием при вышивке в карманной рамке ZSK?
  A: Всегда делайте тактильную проверку «рукав внутри» перед нажатием START — это не даёт телу изделия попасть под строчку вместе с карманом.
  • Просуньте руку под карман и убедитесь, что рукав машины внутри кармана и отделяет карман от изделия.
  • Расправьте и отведите ткань изделия назад так, чтобы в зоне строчки была только передняя стенка кармана.
  • Повторите проверку после любых корректировок или перезапяливания.
  • Проверка успеха: по ощущениям под иглой только один слой (перед кармана), а не карман + изделие.
  • Если не получается: остановитесь и перезапяльте, уделив больше времени укладке изделия, чтобы ткань не «заползала» под карман.
• Q: Как правильно делать trace при карманной вышивке на ZSK, чтобы игла не ударила в металлическую рамку?
  A: Выполните полный trace (обводку) и остановитесь, если игла №1 подходит к металлу слишком близко (ориентир — около 2 mm).
  • Запустите trace по периметру дизайна и визуально контролируйте положение иглы №1 относительно стенок рамки.
  • Если зазор становится слишком малым — остановитесь и перезапяльте или измените размер/позицию дизайна.
  • Соблюдайте безопасную границу между краем дизайна и металлом.
  • Проверка успеха: trace проходит полностью, и по всем сторонам есть отчётливый зазор.
  • Если не получается: переходите на следующий размер рамки, а не пытайтесь «втиснуть» дизайн рядом с металлом.
• Q: Когда цеху стоит переходить от стандартного зажима карманной рамки ZSK к магнитным пяльцам или к многоигольной машине SEWTECH для карманного потока?
  A: Двигайтесь по уровням: сначала отладьте технику, затем добавляйте магнитные решения, а многоигольную мощность рассматривайте, когда объём делает переналадки и скорость узким местом.
  • Уровень 1 (техника): стандартизируйте проверку «рукав внутри», фиксацию без люфта по «двойному щелчку» и обязательный trace.
  • Уровень 2 (оснастка): переходите на магнитные пяльцы, если часто появляются следы от пялец/давления, устают руки или время зажима ухудшает цикл.
  • Уровень 3 (масштаб): рассматривайте многоигольную SEWTECH, когда недельный объём карманов настолько высок, что переналадки и скорость ограничивают оплачиваемые часы вышивки.
  • Проверка успеха: меньше брака (нет зашитых карманов, меньше ударов иглы) и быстрее повторяемая настройка на изделие.
  • Если не получается: воспринимайте постоянные замедления как процессную проблему — замерьте время каждого шага и найдите, где именно узкое место: запяливание, совмещение или переналадка.
