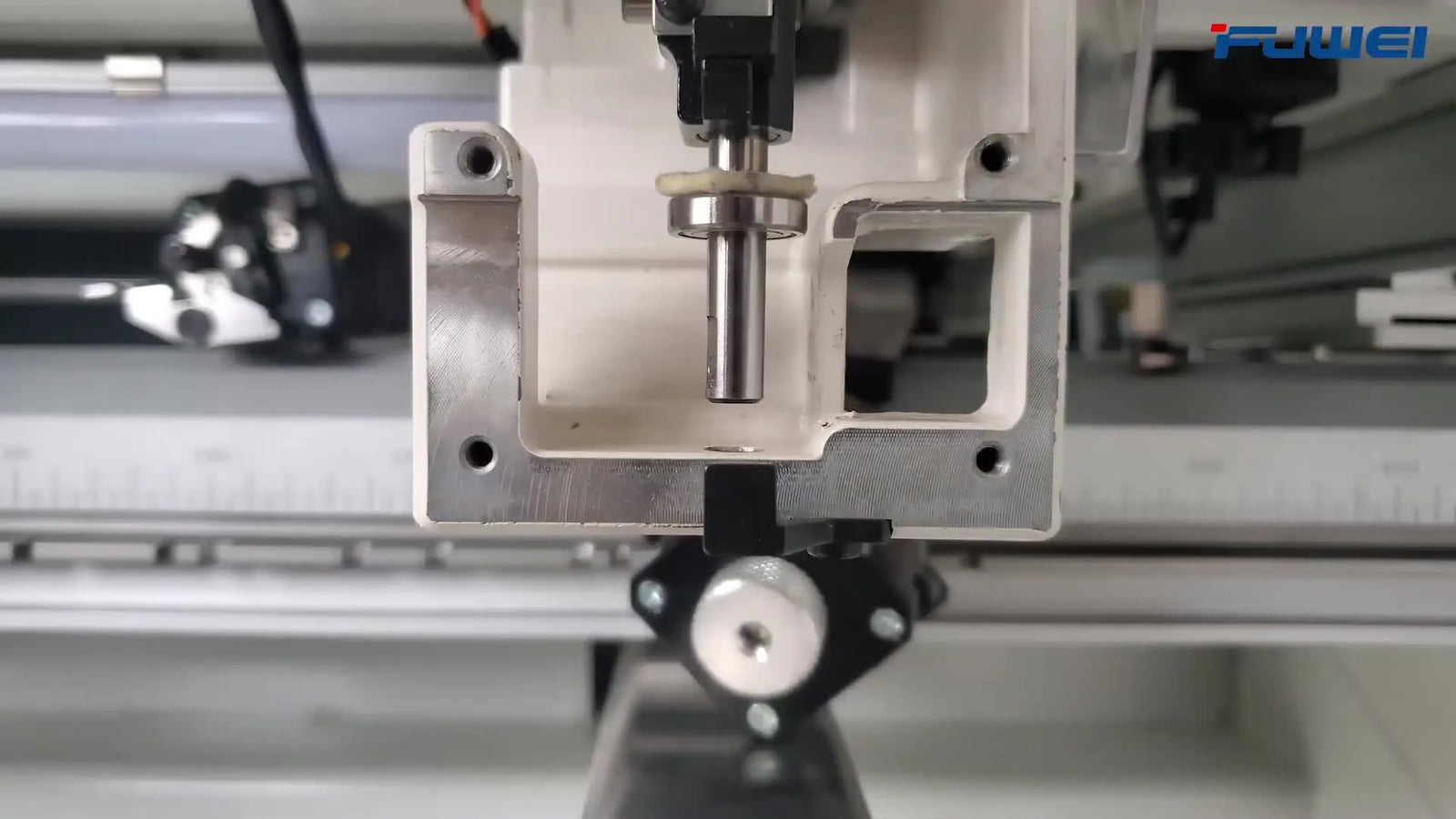

Sustitución del reciprocador en FUWEI Serie BC: la reparación limpia y sin drama cuando la barra de aguja no se mueve

La reparación de “parar todo”: cambiar el reciprocador en una FUWEI Serie BC (sin perder la cabeza)

Que la barra de aguja deje de moverse de golpe es ese silencio mecánico que te corta la respiración. En una máquina de bordar multiaguja, un solo enlace que falle puede parar toda la producción.

La realidad: en la FUWEI Serie BC, un reciprocador (driver de la barra de aguja) desconectado o roto suele ser una reparación directa de “quitar y poner”. Pero hay un punto crítico: la alineación lo es todo. Si cierras y aprietas con prisa, puedes generar rozamiento, aumentar carga en el sistema y terminar con agujas rotas o problemas más serios.

Esta guía convierte el procedimiento del video en un protocolo de taller: qué desmontar, en qué orden, qué comprobar “con la mano” y cuándo parar para evitar daños.

Anatomía del fallo: ¿qué es un reciprocador?

El reciprocador es el “traductor” del movimiento: toma el giro del eje principal y lo convierte en el movimiento vertical (sube/baja) de la barra de aguja.

Síntoma: el motor suena/funciona y el eje principal gira, pero la Barra de Aguja #1 (o la aguja activa) se queda completamente quieta. Causa típica: el enlace entre el bloque de accionamiento y el conjunto de la barra de aguja se ha roto, o los tornillos se han aflojado por vibración. Solución: sustituir el conjunto del reciprocador de forma controlada.

Nota de experiencia (importante): no te limites a “reapretar y ya”. Si se aflojaron, puede haber rosca dañada o la alineación se movió. Por eso hacemos un desmontaje ordenado y una verificación manual antes de dar corriente.

Fase 1: Preparación “sin arrepentimientos”

Un técnico profesional no pierde tornillos ni mezcla tornillería. Antes de tocar la máquina, monta tu “quirófano”.

Herramientas necesarias (imprescindibles)

• Juego de llaves Allen/hexagonales (métricas): puntas bien definidas (si están redondeadas, patinan y redondean el tornillo).
• Destornillador Phillips (cruz): si es magnético, mejor.
• Punzón/sonda (pick/probe): clave para muelles de tensión y para colocar la mecha de aceite.
• Grasa blanca de litio (tubo): para guías/raíles deslizantes (no sustituir por aceite fino en esa zona).
• Bandeja para piezas: un organizador, una bandeja magnética o incluso un molde de muffins.

Consumibles “ocultos” que conviene tener listos

Antes de terminar, vas a necesitar material para una prueba real. Ten preparado estabilizador (entretela) y hilo de bordar en buen estado. Probar con hilo viejo o quebradizo puede generar “falsos” problemas de tensión después de la reparación.

Checklist de preparación

• Máquina apagada y desenchufada.
• Bandeja de piezas separada por zonas (tornillos de tapas vs. tornillos internos).
• Reciprocador de repuesto inspeccionado visualmente frente al viejo (misma geometría y puntos de fijación).
• Luz orientada hacia dentro del cabezal (no solo iluminando por fuera).
• Trapo listo para retirar grasa vieja con partículas.

Fase 2: Acceso “quirúrgico” (abrir el cabezal)

Hay que llegar al conjunto sin dañar elementos sensibles del sistema de tensión.

1) Base/guía de hilo (conjunto de tensiones)

• Acción: haz una foto del recorrido del hilo antes de desmontar. En el montaje te ahorra tiempo.
• Paso: con el punzón/sonda, desengancha con cuidado los muelles de tensión y retira/afloja los mandos superiores según se ve en el video.
• Chequeo táctil: al retirar el panel blanco, debe salir sin forzar. Si notas que “se queda”, revisa si hay alguna arandela o punto de sujeción que no hayas liberado.

2) Tapa frontal (la “cara” del cabezal)

• Paso: quita los tornillos Phillips que sujetan la tapa plástica blanca.
• Tip de taller: separa esta tornillería: a menudo no es igual que la tornillería interna.

3) Carcasa lateral del cambio de color

• Paso: retira el lateral que cubre el mecanismo/motor de cambio de color.
• Chequeo visual: con el interior a la vista, busca partículas tipo “purpurina” (polvo metálico). Si aparece, hay rozamiento y conviene limpiar y reengrasar antes de cerrar.

Fase 3: La desconexión (el momento crítico)

Aquí es donde más se pierde la alineación. Ve despacio.

4) Desconectar el enlace superior del reciprocador

• Herramienta: llave Allen.
• Acción: afloja y retira los tornillos que conectan el brazo superior de accionamiento con el eje del reciprocador.
• Sensación al aflojar: suelen venir muy apretados de fábrica. Debes notar un “clac” claro al romper el apriete. Si sientes que la llave patina o “muerde mal”, para y cambia de herramienta antes de redondear la cabeza del tornillo.

5) Liberar el enlace inferior

• Herramienta: destornillador.
• Acción: retira los tornillos que fijan la placa del tirante/enlace inferior.
• Resultado esperado: la placa metálica queda suelta y el reciprocador queda “flotando” sin carga.

Fase 4: Extracción y retirada de la guía inferior

6) Deslizar el conjunto viejo

• Acción: tira del reciprocador con suavidad para extraerlo.
• Chequeo táctil: debe salir con resistencia uniforme, sin enganchones. Si se traba, para. Probablemente falta liberar algún tornillo o la guía está deformada. Forzar aquí = daño.

7) Retirar la guía/raíl inferior

• Acción: desatornilla la barra guía horizontal plateada de la parte inferior.
• Inspección rápida: pasa la uña por la barra. Si notas surcos o rayas profundas, esa superficie está marcando el deslizamiento. En ese caso, antes de volver a producción, hay que corregir el desgaste (pulido fino o sustitución) para no “comerse” el repuesto prematuramente.

Fase 5: Sustitución y verificación

8) Desmontar el eje de accionamiento vertical

Según el video, desconecta el componente/bloque negro de accionamiento con la llave Allen.

9) Verificación “lado a lado”

• Acción crítica: coloca el bloque negro nuevo junto al viejo.
• Comprueba: alineación exacta de agujeros, misma altura y mismo punto de conexión.
• Por qué importa: si la geometría no coincide, puedes introducir desajustes que luego se traducen en fallos de puntada o comportamiento irregular.

10) Instalar el bloque nuevo

• Acción: monta y atornilla el bloque en su posición.
• Criterio de apriete (práctico): apriete controlado. Llévalo hasta asiento y remata con un pequeño extra, sin “hacer palanca” con todo el brazo. El objetivo es fijar sin dañar la rosca ni forzar la alineación.

Fase 6: La regla de oro de la alineación

Antes de montar el resto, hay que validar el recorrido del eje.

11) Prueba manual de recorrido

• Acción: mueve el eje vertical arriba/abajo con la mano.
• Requisito: debe moverse suave y continuo.
  • Malo: sensación arenosa, topes duros o “clics”.
  • Bueno: movimiento silencioso y uniforme.

Fase 7: Lubricación (la vida del conjunto)

12) Colocar la mecha de aceite

• Herramienta: sonda/punzón.
• Acción: inserta la mecha/fieltro en el orificio/canal de lubricación tal como se muestra.
• Lubricación: aplica una cantidad mínima (en el video se aprecia el uso de lubricación durante el montaje). Evita excederte.

Fase 8: Reconstrucción del conjunto

13) Montar las bielas/enlaces

Vuelve a colocar las bielas blancas y sus tornillos. Deben girar libres en sus puntos de pivote.

14) Reinstalar la guía/raíl inferior

• Crítico: esta guía influye en la rectitud del movimiento. Sujétala firme al apretar para que no quede torcida.

15) Cerrar el cabezal

Reinstala las tapas laterales y la tapa frontal. Vuelve a montar la base de tensiones.

• Chequeo: confirma que no pellizcas cables entre plástico y chasis.

Checklist de montaje (antes de dar corriente)

• No queda tornillería suelta dentro del cabezal.
• El eje vertical se mueve suave a mano.
• La mecha de aceite está colocada y no gotea.
• Tornillos de tapas ajustados (sin pasar de rosca el plástico).
• La máquina está re-enhebrada correctamente.

Fase 9: La “prueba de humo” (puesta en marcha)

16) Primero, giro manual

• Acción: gira el volante/eje principal manualmente y observa la barra de aguja.
• Métrica de éxito: completa el ciclo (baja y sube) sin golpes metálicos ni roces anómalos.

Contexto técnico: tanto si estás reparando una máquina de bordar tajima como una máquina de bordar barudan, este giro manual previo es el estándar de seguridad antes de energizar.

Checklist de operación (con máquina encendida)

• Enciende sin códigos de error.
• El cambio de color manual funciona suave.
• Prueba de bordado (en retal) con puntada equilibrada.
• Sin “golpeteos” a 600 SPM (puntadas por minuto).

Guía de diagnóstico: cuando no sale a la primera

El giro de eficiencia: ¿por qué se rompió?

Los reciprocadores suelen fallar por dos factores: calor (falta de lubricación) o estrés (trabajo forzado/rozamiento continuo).

Diagnóstico sensorial para operarios: Entrena al equipo para escuchar y sentir la máquina. Casi nunca “se rompe sin avisar”: suele haber chirridos secos o un golpe rítmico antes de que el componente ceda.

• Caliente al tacto: si el conjunto de la barra de aguja se calienta tras trabajar, hay fricción. Para y lubrica.
• Vibración: si la mesa vibra más de lo normal, hay desbalance o rozamiento en el conjunto reciprocante.

Si trabajas con máquinas de bordar industriales, estas comprobaciones rápidas son tu primera barrera contra paradas de producción.

Mantenimiento vs. “upgrade”: la decisión de negocio

Las reparaciones cuestan dinero: piezas y, sobre todo, tiempo de producción perdido. Si este tipo de fallo se repite, puede que el equipo o el flujo de trabajo no estén bien alineados con la carga real.

Árbol de decisión: “estrés de producción”

1. ¿La máquina trabaja 8+ horas al día sin parar?
   • Sí: estás en terreno industrial.
   • No: prioriza mantenimiento estándar y buenas prácticas.
2. ¿Haces cambios de color manuales con paradas constantes?
   • Sí: el stop-start repetido aumenta el estrés mecánico.
   • Solución típica: pasar a más agujas.
3. Chequeo de volumen:
   • < 500 puntadas/min de media: ajusta y mantén tu máquina actual.
   • ¿Necesitas más salida? considera una máquina de bordar de 6 agujas o incluso una máquina de bordar de 10 agujas (como la serie SEWTECH).

Ruta de mejora: Pasar a una plataforma multiaguja reduce paradas por reenhebrado y reduce ciclos de aceleración/frenado que castigan componentes.

El secreto de la longevidad: menos fricción = menos reparación

Por último, hablemos de la fuerza que aplicas tú al sistema: la colocación en bastidor. Forzar una chaqueta gruesa en un bastidor plástico estándar mete torsión al sistema de movimiento y aumenta el estrés mecánico.

Solución: bastidores magnéticos. Si luchas con marcas de presión del bastidor o con artículos gruesos (chaquetas pesadas, toallas, etc.), un bastidor magnético reduce la fuerza necesaria.

• Por qué: sujetan por fuerza magnética vertical, no por palanca/rozamiento.
• Beneficio: menos marcas y menos estrés por manipulación.
• Compatibilidad (en general): tanto si usas una máquina de bordar brother para muestras como una unidad industrial, existen opciones magnéticas según sistema de bastidor.

Advertencia de seguridad: Campo magnético alto. Los bastidores magnéticos usan imanes de neodimio. Pueden pellizcar la piel con fuerza y pueden interferir con marcapasos. Mantén distancia de dispositivos electrónicos e implantes médicos.

Combinando un procedimiento disciplinado de reparación con buenas prácticas de lubricación y herramientas que reduzcan esfuerzo, conviertes las “averías” en eventos raros en lugar de un problema recurrente.

FAQ

• Q: En una máquina de bordar FUWEI Serie BC, ¿por qué el motor principal suena y el eje principal gira, pero la Barra de Aguja #1 no se mueve?
  A: Normalmente significa que el enlace del reciprocador de la FUWEI Serie BC se ha desconectado o ha fallado, de modo que el eje puede girar pero el driver de la barra de aguja no está transmitiendo el movimiento.
  • Apaga y desenchufa la máquina de bordar FUWEI Serie BC antes de abrir el cabezal.
  • Abre la tapa frontal e inspecciona si los tornillos Allen del enlace superior del reciprocador y la placa del enlace inferior están flojos o separados.
  • Vuelve a asentar el enlace y aprieta con cuidado con una llave Allen métrica en buen estado (si la herramienta patina, detente para no barrer la cabeza).
  • Comprobación de éxito: tras el montaje, la barra de aguja completa un ciclo completo arriba/abajo al girar manualmente el volante, sin golpes.
  • Si sigue fallando: haz un desmontaje controlado y sustituye el conjunto completo del reciprocador FUWEI Serie BC en lugar de solo reapretar.
• Q: ¿Qué herramientas y consumibles conviene preparar antes de sustituir un reciprocador en una máquina de bordar FUWEI Serie BC para evitar retrabajos y falsos problemas de tensión?
  A: Prepara las herramientas imprescindibles y también materiales de prueba nuevos, porque un hilo o estabilizador en mal estado puede generar síntomas engañosos después de la reparación.
  • Reúne: llaves Allen métricas (aristas vivas), destornillador Phillips, punzón/sonda, grasa blanca de litio y una bandeja de piezas etiquetada.
  • Prepara consumibles: estabilizador/entretela nuevo y hilo de bordar utilizable para la prueba posterior.
  • Ajusta la iluminación para ver dentro del cabezal y ten un trapo para retirar grasa vieja con partículas.
  • Comprobación de éxito: toda la tornillería queda controlada en bandeja y la prueba de bordado no dispara alarmas de tensión “misteriosas” por hilo quebradizo.
  • Si sigue fallando: revisa el recorrido del hilo usando la foto tomada antes del desmontaje.
• Q: En una máquina de bordar FUWEI Serie BC, ¿cuánto hay que apretar los tornillos del bloque de accionamiento del reciprocador nuevo para evitar pasar de rosca o desalinear?
  A: Aplica un apriete controlado: asienta el tornillo y remata con un pequeño extra, sin forzar. El objetivo es fijar sin dañar la rosca ni “empujar” el conjunto fuera de centro.
  • Compara el bloque nuevo con el viejo y confirma alineación de agujeros y misma altura antes de atornillar.
  • Aprieta con fuerza de mano moderada (evita apretar con el brazo completo como palanca).
  • Haz inmediatamente la prueba manual de recorrido para confirmar que no hay rozamiento.
  • Comprobación de éxito: el eje vertical se mueve suave a mano, sin clics ni enganches.
  • Si falla: afloja un poco, centra el eje con un pequeño movimiento y reaprieta manteniendo el centrado.
• Q: En una máquina de bordar FUWEI Serie BC, ¿cómo debe sentirse el “recorrido suave” en la prueba manual tras cambiar el reciprocador, y qué hacer si el eje se traba?
  A: El “recorrido suave” debe sentirse continuo y silencioso; cualquier sensación arenosa, clic o tope duro indica desalineación y debe corregirse antes de encender.
  • Mueve el eje vertical arriba/abajo con la mano antes de reinstalar todas las tapas.
  • Si se traba, afloja ligeramente los tornillos del bloque, centra el eje y vuelve a apretar.
  • No pases a la prueba con corriente hasta que el movimiento sea suave en todo el recorrido.
  • Comprobación de éxito: sin clics, sin “grano” y sin puntos de enganche en ninguna parte del recorrido.
  • Si persiste: revisa si falta liberar algún tornillo, si la guía está doblada o si la guía inferior quedó mal posicionada antes de forzar.
• Q: En una máquina de bordar FUWEI Serie BC, ¿qué provoca un sonido de rozamiento después del montaje del reciprocador y cómo se autocentra la guía inferior?
  A: Un sonido de rozamiento tras el cambio suele indicar desalineación de la guía/raíl inferior; conviene autocentrarla antes de bloquear el apriete.
  • Afloja los tornillos de la barra guía horizontal plateada inferior lo suficiente para permitir un pequeño movimiento.
  • Cicla el recorrido a mano para que el conjunto encuentre su centro.
  • Sujeta la guía para que no se tuerza y vuelve a apretar.
  • Comprobación de éxito: desaparece el rozamiento y el giro manual no produce golpes metálicos.
  • Si persiste: inspecciona la superficie de la guía por surcos/arañazos y corrige el desgaste antes de seguir.
• Q: ¿Qué pasos de seguridad deben seguirse antes de abrir el cabezal de bordado y trabajar cerca del mecanismo de la barra de aguja en una FUWEI Serie BC?
  A: Trata el cabezal como un riesgo real de pinchazo: apaga, desenchufa y evita cualquier giro del eje antes de meter las manos.
  • Apaga y desenchufa antes de retirar tapas o desenganchar muelles.
  • Asegura que el eje principal no pueda girar mientras trabajas dentro.
  • Usa herramientas adecuadas (Allen en buen estado, punzón) para evitar resbalones que corten dedos o dañen tornillos.
  • Comprobación de éxito: la máquina no puede arrancar accidentalmente y el eje no se mueve de forma inesperada con las tapas fuera.
  • Si no puedes asegurar esto: detén el trabajo y consulta el manual o a un técnico cualificado.
• Q: Cuando prendas gruesas exigen demasiada fuerza al bastidorar y generan estrés mecánico recurrente, ¿cuándo conviene pasar a bastidores magnéticos o subir a una multiaguja como SEWTECH?
  A: Si artículos gruesos obligan a hacer palanca o forzar bastidores estándar, primero reduce el esfuerzo con técnica, luego considera bastidores magnéticos y, si la carga de producción es alta, evalúa una plataforma multiaguja más robusta.
  • Nivel 1 (técnica): deja de forzar la colocación en bastidor que torsiona el sistema; reduce fricción y revisa el flujo de trabajo.
  • Nivel 2 (herramienta): usa bastidores magnéticos para aplicar sujeción vertical, especialmente si son habituales las marcas de presión del bastidor o materiales gruesos.
  • Nivel 3 (capacidad): si produces 8+ horas/día o el stop-start por cambios manuales castiga componentes, considera una multiaguja diseñada para carga continua (como SEWTECH).
  • Comprobación de éxito: el bastidorado deja de requerir fuerza, bajan las marcas y la máquina trabaja con menos vibración y menos quejas mecánicas.
  • Si sigue fallando: revisa nivelación de mesa y fuentes de vibración, porque el bamboleo acelera aflojamientos y desgaste.
