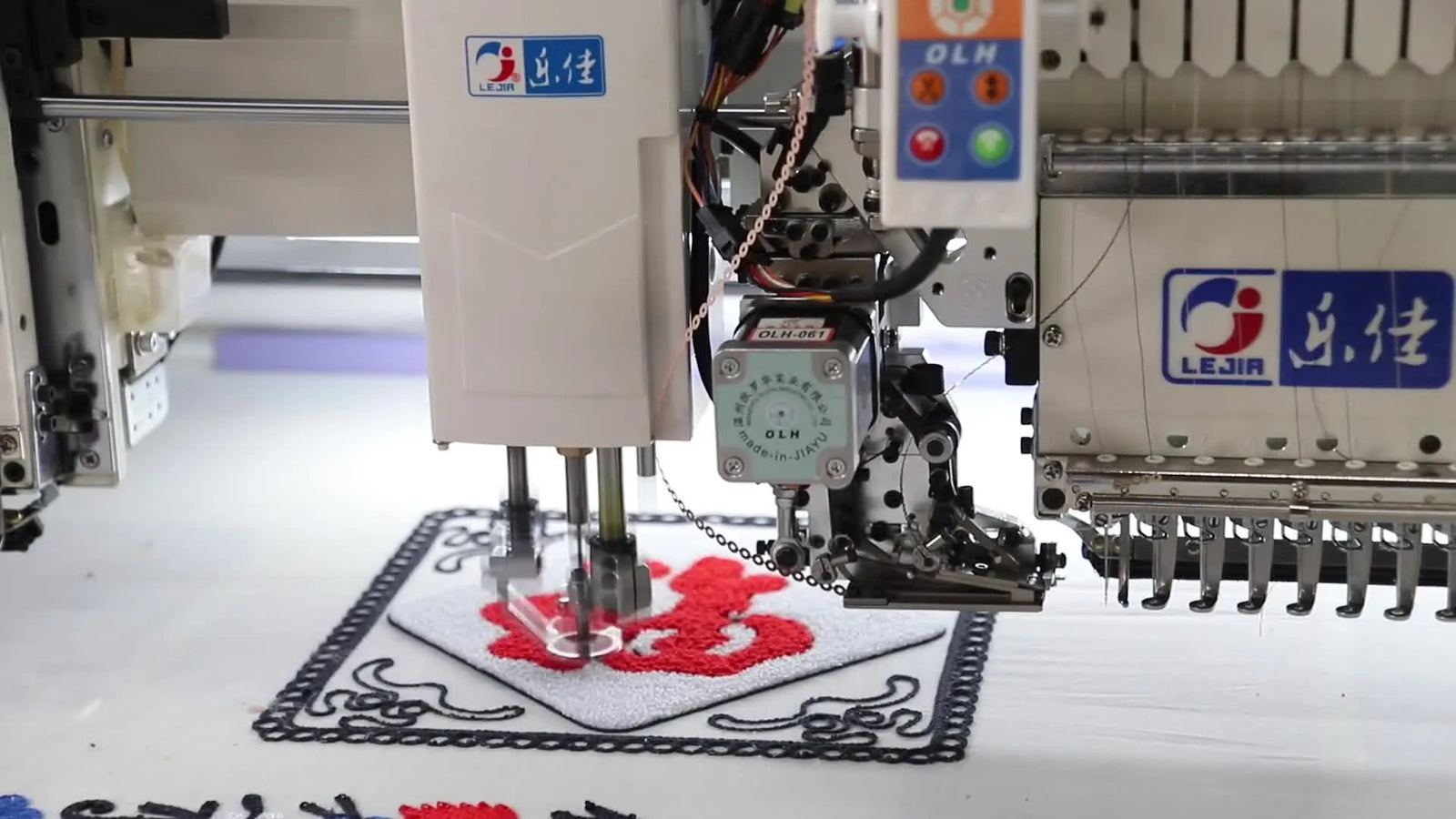

Introducción al modelo LEJIA 904+604
Las máquinas de bordado de cabezal mixto son “artillería pesada” en textil. Están pensadas para un objetivo muy concreto y de alto valor: combinar la textura rica y esponjosa de la chenilla con líneas nítidas y definidas de bordado plano en una misma pieza. En este desglose operativo analizamos la LEJIA 904+604 mientras ejecuta un carácter festivo “Fu” (Fortuna).
Para quien empieza, esta máquina impone: dos tecnologías de cabezal distintas, recorridos de hilo/estambre más complejos y una mesa grande. Pero la lógica es sencilla: el cabezal de chenilla “construye volumen” (como una base gruesa) y el cabezal plano “define” (como un rotulador que perfila).
Toma este artículo como un “manual de vuelo” orientado a producción: entender la mecánica del bucle, gestionar la tensión entre estambre grueso y hilo fino, y evitar errores típicos antes incluso de pulsar “Start”.
Especificaciones técnicas y área de bordado
El vídeo presenta la máquina con una distancia de cabezales “500(205) mm” y un área de bordado enorme de 500×700 mm. Para un principiante suena a “más espacio”. Para un operador con experiencia suena a “más variables físicas que controlar”.
Qué cambia en producción real un campo de 500×700 mm
Cuando pasas de un bastidor estándar (por ejemplo 100×100 mm) a un campo de 500×700 mm, empiezas a pelear contra gravedad y arrastre.
- Efecto “trampolín”: en un campo tan grande, el centro del material puede combarse o rebotar si no queda bien tenso. Si el material rebota, la aguja de chenilla—que depende de una altura muy precisa para formar bucles—puede fallar y dejar zonas “peladas”.
- Integridad del estabilizador: no sirve “aprovechar retales”. Necesitas una lámina completa y consistente de estabilizador (backing) que cubra todo el marco.
- Cuello de botella de carga: preparar un panel de este tamaño lleva mucho más tiempo que un logo de pecho.
Consejo pro para aumentar el rendimiento: Si trabajas estrictamente con panel plano, es habitual fijar el material a un bastidor tipo sash/mesa. Pero para repetir lotes con consistencia (paneles precortados o trabajos donde la colocación debe ser idéntica), aquí es donde las estaciones de colocación del bastidor marcan la diferencia: te ayudan a colocar cada pieza en la misma coordenada y reducen el “temblor de montaje” que termina en bordados torcidos.
Entender el sistema de cabezal mixto: chenilla vs. plano
La “magia” de esta máquina está en el traspaso entre dos tecnologías distintas. Para diagnosticar fallos, primero hay que entender qué hace físicamente cada cabezal.
Proceso de puntada de chenilla (textura de bucle/cadeneta)
El cabezal de chenilla no trabaja igual que un bordado estándar con nudo de bobina en cada puntada. Utiliza un mecanismo de looper bajo la placa que atrapa el estambre y lo mantiene mientras la aguja perfora.
Comprobación sensorial (oído y vista):
- Escucha: la chenilla suele sonar con un ritmo más “pesado” y marcado que el zumbido agudo típico del bordado plano.
- Mira: el estambre debe alimentar limpio desde arriba. Si ves tirones bruscos o vibración fuerte del estambre, normalmente vas demasiado cerrado de tensión.
Puntos de control prácticos antes de correr chenilla
El estambre de chenilla es grueso, fibroso y genera pelusa.
- Prueba “cordón suelto”: al tirar del estambre a mano a través del recorrido, debe sentirse muy libre, con mínima resistencia. Si notas freno, estás preparando el terreno para bucles irregulares.
- Revisión de rebabas: pasa un bastoncillo de algodón por guías y ojales. Si el algodón se engancha, hay una rebaba metálica que puede deshilachar el estambre.
Detalle de puntada plana (borde/contorno)
Cuando la textura ya está construida, entra el cabezal de bordado plano para coser el borde negro. Este es el paso de precisión.
Por qué el borde es donde se gana o se pierde la calidad
El borde es el “delator”. Como la chenilla crea una superficie elevada, el bordado plano debe caer exactamente en el canto.
- Separación (gap): si ves material blanco entre la chenilla roja y el borde negro, la estabilización/agarre estuvo floja y hubo deriva.
- Aplastamiento (crush): si el borde se hunde y “desaparece” dentro de la chenilla, puede faltar compensación de tirón en el software o la tensión del hilo superior del bordado plano está demasiado apretada.
El papel del sistema de control Dahao
La pantalla Dahao es tu cabina. Muestra la vista previa del carácter “Fu”. No mires solo el dibujo: mira los datos.
Qué verificar en la pantalla de vista previa antes de iniciar
Trata esta pantalla como tu última barrera de seguridad.
- Secuencia: ¿aparece el color de chenilla (rojo) antes que el color plano (negro)? Si está invertido, bordarás el contorno y luego lo enterrarás bajo los bucles.
- Orientación: ¿el “Fu” está derecho respecto a cómo cargaste el panel?
- Límite de velocidad: en la primera pasada, reduce velocidad. Aunque la máquina pueda trabajar más rápido, limita manualmente a 600 RPM para validar calidad primero y subir después.
Sobre la etiqueta “screen color-changing system”
El vídeo enfoca una caja con la etiqueta “Screen Color-Changing System”. Úsalo como recordatorio operativo: conoce el recorrido del cableado. En entorno de fábrica, los cables se golpean o se pisan. Asegurar la conexión entre esa caja y el cabezal ayuda a evitar errores de comunicación a mitad de bordado.
Construcción industrial y especificaciones del motor
El vídeo destaca el servo motor B-12727E y el chasis pesado. ¿Por qué importa el peso?
Qué miran los operadores con experiencia (más allá de “funciona”)
Masa = amortiguación. La chenilla exige perforar capas más gruesas y mover mecanismos adicionales. Una máquina ligera vibra más, y esa vibración se traduce en alturas de bucle irregulares (superficie desigual). La mesa/estructura robusta que se ve en el vídeo no es solo durabilidad: actúa como ancla para absorber energía.
Sistema de tensiones: el origen silencioso de la mayoría de defectos
Aquí es donde muchos fallan al empezar: estás gestionando dos “físicas” distintas en una sola máquina.
| Característica | Estambre de chenilla | Hilo de bordado plano |
|---|---|---|
| Material | Grueso, peludo, poca torsión | Fino, liso, más torsión |
| Sensación de tensión | Muy suelto. Casi sin freno. | Más firme. Resistencia controlada. |
| Fallo común | Muy apretado = no forma bucles (zonas peladas). | Muy flojo = bucles por debajo (nidos). |
Consejo pro: no ajustes “a ojo” si buscas repetibilidad. Usa un medidor de tensión. En bordado plano con hilo de rayón, una referencia típica es 110gf a 130gf. En chenilla suele ser bastante más bajo y puede apenas marcar en medidores estándar.
Preguntas sobre la aguja #1 (lo que suele significar)
En los comentarios aparecen dudas sobre la “Aguja #1”. Aclaremos lo importante:
- No es un taladro. La aguja #1 es simplemente la primera posición del conjunto.
- Mito del “agujero”: algunas personas creen que una aguja se rompe a propósito para perforar. En trabajo estándar de chenilla, las agujas deben estar completas y afiladas. Si la aguja #1 no cose, es un fallo a corregir, no una función.
Indicadores de posición de aguja de chenilla
La caja con indicadores A–F te informa del ángulo/posición de rotación del looper de chenilla. En chenilla, la rotación ayuda a cambiar dirección de la cadeneta. Si las luces parpadean de forma errática o quedan apagadas, puede haber un atasco por pelusa en el sistema de rotación.
Preparación
La preparación es gran parte del resultado. El objetivo es eliminar variables.
Consumibles “ocultos” y checks previos (lo que causa defectos “misteriosos”)
No basta con hilo y material. Necesitas asistentes silenciosos:
- Aire comprimido / cepillo anti-pelusa: la chenilla genera mucha pelusa. Mantén limpieza frecuente del área de gancho/looper y zonas de acumulación.
- Adhesivo en spray (según patrón): en un campo 500×700 mm, ayuda a fijar estabilizador y material para evitar “burbujas” en el centro.
- Encendedor/pistola de calor: para quemar pelusa suelta al finalizar (con cuidado y según el material).
Checklist de preparación (fin de sección)
- Revisión de pelusa: abre el área de bobina/gancho. ¿Está limpia de “polvo de color” del trabajo anterior?
- Recorrido del estambre: tira 1 metro de estambre de chenilla. ¿Sale uniforme sin engancharse en el cono?
- Inspección de aguja: pasa la uña por la aguja. Si notas un “clic” (rebaba), cámbiala.
- Bobina: asegúrate de tener bobina llena para el borde de bordado plano.
- Archivo: confirma que el diseño entra dentro del margen seguro de 500×700 mm.
Configuración
La idea es simple: “sujétalo firme y que no se mueva”.
Árbol de decisión: estabilidad del panel → enfoque de estabilización
Escenario 1: Lona / Denim / Fieltro grueso
- Acción: 1 capa de estabilizador cutaway (2.5oz o superior). El material aporta estructura.
Escenario 2: Camiseta fina / Jersey / Tejido deportivo
- Acción: ALTO. En mesa plana es más delicado. Necesitas 2 capas de cutaway mesh + adhesivo en spray.
- Riesgo: la chenilla tira del tejido y el borde puede quedar fuera de sitio (error de alineación).
Ruta de mejora para entorno comercial: Montar piezas grandes con marcos de tornillo es físicamente cansado y puede dejar marcas de presión del bastidor en el material.
- Nivel 1: forra el bastidor con cinta médica para suavizar el agarre.
- Nivel 2: pasa a sistemas de magnetic embroidery hoop. Sujetan por fuerza magnética, sin ajustar tornillos, reduciendo fatiga y marcas.
- Nivel 3: en fábricas de alto volumen, invertir en configuraciones tipo máquina de bordar con bastidor grande con estaciones de sujeción dedicadas es un gran salto de eficiencia.
Checklist de configuración (fin de sección)
- Estabilidad física: mesa despejada. Asegura que el marco 500×700 no golpee paredes u objetos durante el recorrido.
- Prueba de “tambor”: golpea suavemente el material montado. Debe sonar tenso. Si suena flojo, vuelve a montar.
- Trace: ejecuta “Trace” en la pantalla Dahao para verificar que la aguja no sale de los límites del panel.
- Colas de hilo: recorta colas iniciales a ~1 inch. Colas largas pueden entrar al looper de chenilla.
Operación
Ahora sí: ejecutamos el carácter “Fu”.
Paso 1 — Confirmar campo y velocidad
Revisa la pantalla Dahao: diseño centrado y velocidad en 600 RPM para la primera pasada.
Paso 2 — Pasada de chenilla (textura)
Check sensorial: observa el estambre saliendo del cono. Debe alimentar continuo y estable. Si da tirones, detén. Check visual: mira la “altura/pelo”. ¿Es uniforme? Si un lado se ve más bajo, puede haber desnivel o deriva del material.
Paso 3 — Transición
La máquina detiene el cabezal de chenilla mediante embrague/bloqueo mecánico y activa el cabezal plano. Presta atención al cambio de sonido del conjunto.
Paso 4 — Borde en bordado plano (definición)
Momento crítico: vigila las primeras 100 puntadas del borde.
- Bien: la aguja entra justo en el canto de la chenilla.
- Mal: la aguja se mete demasiado en la chenilla (se pierde el borde) o deja un hueco blanco (queda lejos).
Paso 5 — Inspección post-proceso
Retira el panel. No arranques el estabilizador todavía: primero valida la calidad.
Checklist de operación (fin de sección)
- Arranque vigilado: mano cerca del “Emergency Stop” los primeros 30 segundos.
- Sonido: la chenilla debe mantener un ritmo estable. Cualquier ruido de rozamiento/atasco es señal de parar.
- Transición: confirma que el cabezal plano entra y que no hay bucles arriba (tensión incorrecta).
- Descarga: retira el marco con cuidado e inspecciona el reverso por “nidos” (enredos).
Controles de calidad
¿Cómo saber si el resultado es bueno?
1. Prueba de pellizco (densidad de chenilla) Pellizca el “Fu” rojo. Debe sentirse denso y elástico. Si notas el material duro de base con facilidad, falta densidad o la tensión del estambre está demasiado cerrada.
2. Registro del borde Mira el contorno negro: debe ser uniforme. Si a la izquierda está perfecto y a la derecha aparece separación, el material derivó durante el proceso. Es un problema de sujeción/estabilización más que de la máquina.
3. Reverso Dale la vuelta.
- Zona chenilla: debería verse como puntada de cadeneta.
- Zona plana: deberías ver aproximadamente 1/3 de hilo de bobina blanco en el centro de las columnas de satén negro.
Resolución de problemas
Aplica lógica de menor coste a mayor coste.
| Síntoma | Causa probable (empieza aquí) | Solución rápida | Prevención |
|---|---|---|---|
| Chenilla “pelada” / no forma bucles | Rebaba en el recorrido o tensión demasiado apretada. | Afloja tensión del estambre hasta que al tacto quede muy libre. | Revisa guías por rebabas semanalmente. |
| La máquina se detiene; error “X/Y Limit” | Diseño demasiado grande para el marco. | Re-centra el diseño o usa un marco mayor. | Haz siempre “Trace” antes de bordar. |
| El borde deja hueco (gap) | El material se movió/deslizó en el bastidor. | Adhesivo en spray + sujeción más firme / bastidor magnético. | Usa estabilizador de nivel máquinas de bordar industriales (cutaway pesado). |
| Se rompe el hilo del borde | Aguja montada al revés o doblada. | Cambia la aguja. | Cambia agujas cada 8 horas de producción. |
| Ruido fuerte de rozamiento | Nido (enredo) en el gancho rotativo. | PARA. Corta el enredo con cuidado. No tires. | Mantén tensión correcta de bobina (prueba de caída). |
Resultados
La demo de la LEJIA 904+604 demuestra que combinar textura (chenilla) y precisión (bordado plano) permite un producto de alto valor: el “Fu” rojo destaca con volumen y el borde negro le da definición profesional.
Pero tener la máquina es solo el primer paso. El beneficio real viene de la repetibilidad: respetar la física del estambre, mantener rutinas de limpieza por la pelusa de chenilla y usar herramientas de sujeción consistentes.
Tanto si operas este equipo como si lo comparas con modelos tipo máquina de bordar tajima, recuerda que la calidad final está limitada por tu preparación. Si luchas con marcas del bastidor o tiempos lentos de carga, suele ser más rentable mejorar periféricos (sujeción, estabilizador, consumibles) antes que culpar a la máquina. Cuando trabajas con multi needle embroidery machines a esta escala, las herramientas correctas convierten la frustración en producción estable.
